行业案例

1.应用原理

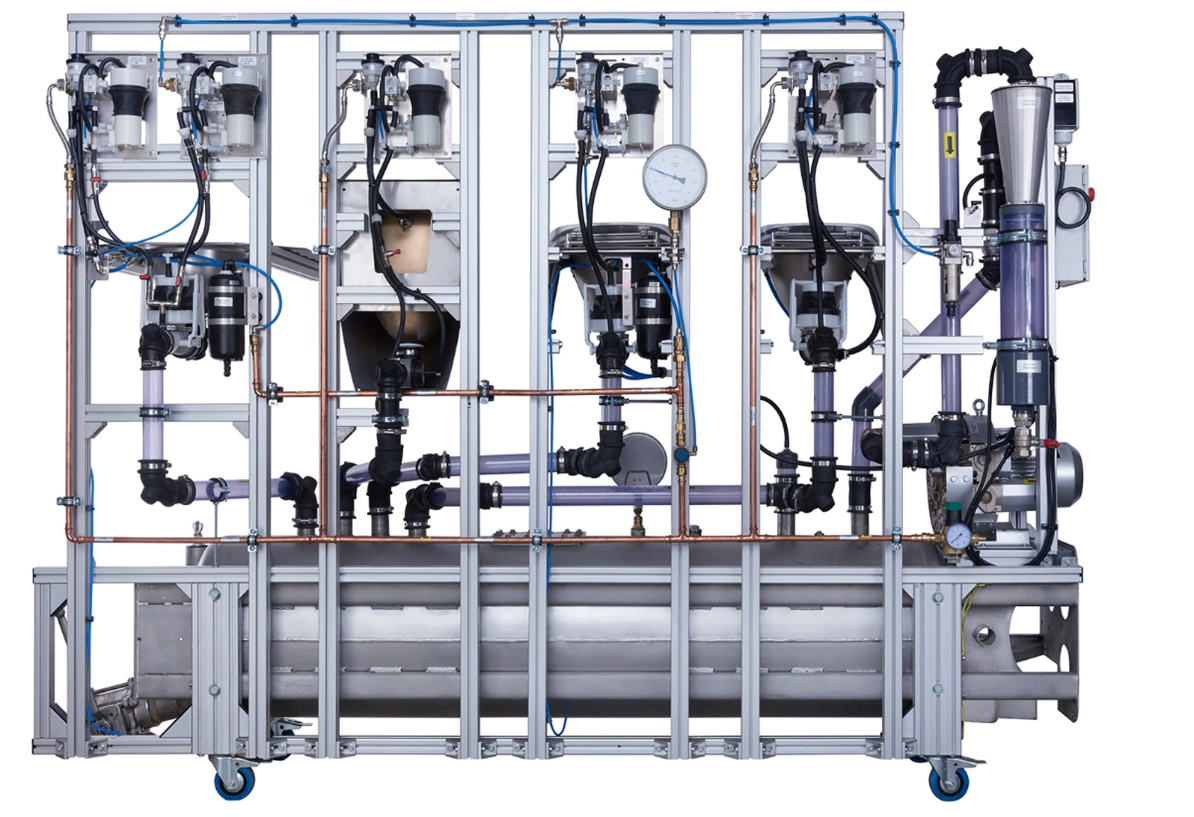

     Evac 真空收集系统以真空泵为基础，并由三个主要部分组成：如马桶、脸盆、管道和收集装置等应用。生产装置利用真空泵在管道内产生真空。当马桶冲水时，较低压力的空气通过马桶流入较高压力的管道。由于压力差，空气以很高的速度流动，同时携带废水流走。一般情况下，一次马桶冲水会将废水输送 10 到 20 米。当马桶再次冲水时，废水会再移动 10 到 20 米，直到最后到达收集装置。

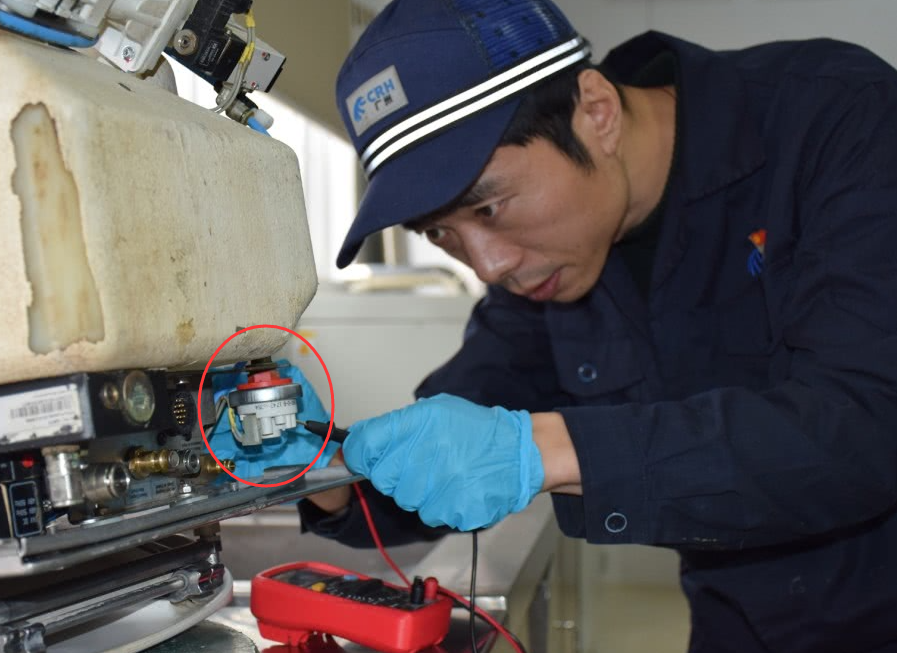

    Beck 压力开关应用在集便器系统中，通过压力控制真空泵动作。

2.客户困扰

     a.集便器要求精准的动作值和返回值，设定值-28kPa，返回值-18kPa
    b.集便器设计紧凑，要求压力开关体积小，安装方便
     c.集便器频繁启停，要求压力开关有很长的使用寿命

3.解决方案

    a.Beck的901系列压力开关，通过回差精确控制真空泵启停
    b.Beck的901系列压力开关，EVAC在使用
    c.Beck的901系列压力开关，开关寿命可达100万次
    d.Beck的901系列压力开关，运行稳定，减少停机时间和维护工作

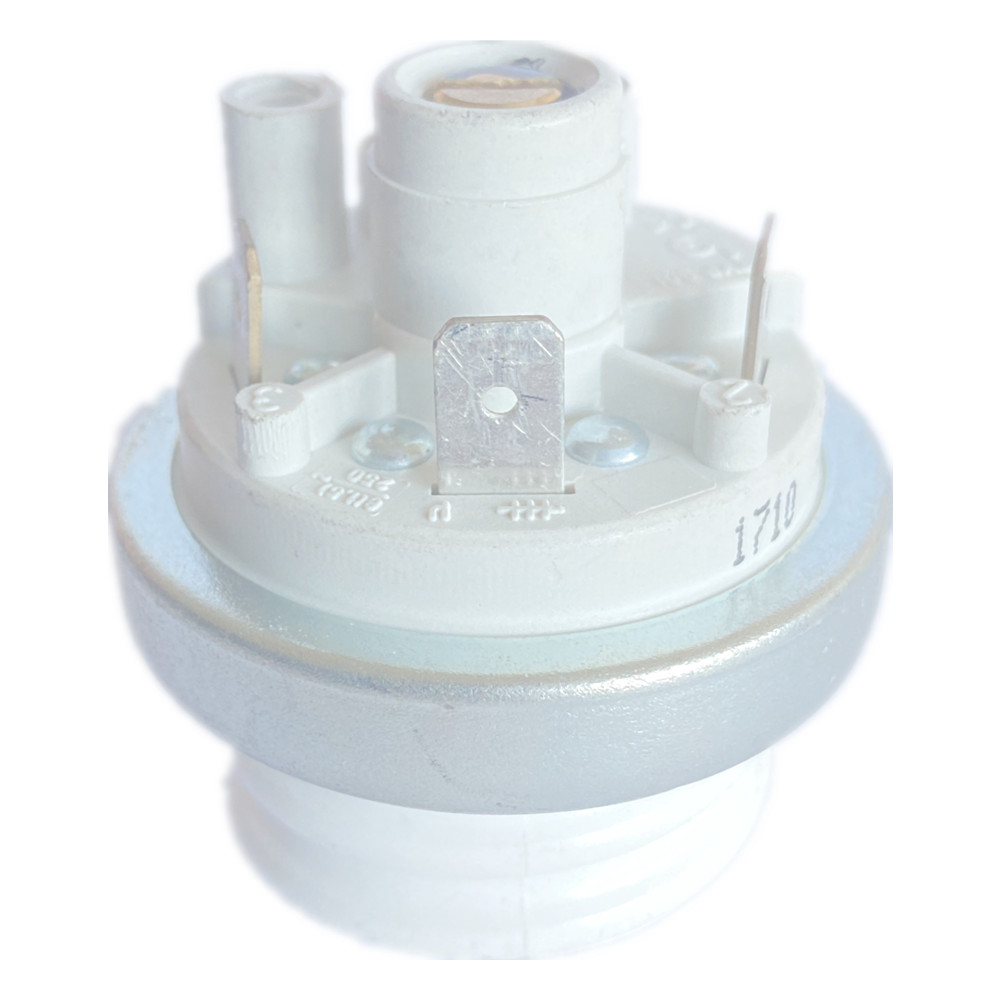

4.推荐型号（901系列）    901.21 111L4

5.典型用户

     a.无锡万里实业集团有限公司

     Pressure test device 901.21 111L4
     Pressure range: -28+-2,8 / -18+-2,8 kPa - black -
     diaphragm material: NBR
     pressure connection: brass G1/4
     maximum positive working pressure: 1 bar
     maximum negative working pressure: -1 bar
     maximum electrical rating: 6 A / 250 VAC
    
     b.宁波中车时代电气设备有限公司

     Pressure test device 901.21 111L4
     Pressure range: -28+-2,8 / -18+-2,8 kPa - black -
     diaphragm material: NBR
     pressure connection: brass G1/4
     maximum positive working pressure: 1 bar
     maximum negative working pressure: -1 bar
     maximum electrical rating: 6 A / 250 VAC
    
     c.云集（福建）实业有限公司

     Pressure test device 901.21 111L4
     Pressure range: -26+-2,6 / -16+-2,6 kPa- black -
     diaphragm material: NBR
     pressure connection: brass G1/4
     maximum positive working pressure: 1 bar
     maximum negative working pressure: -1 bar
     maximum electrical rating: 6 A / 250 VAC
    
     d.青岛亚通达铁路设备制造有限公司

     Pressure switch test device 901.21 121M4
     Switching points: -35+-3,5 / -28+-3,5 kPa
     Diaphragm material: NBR
     Pressure connection: Brass G1/8
     Max. positive working pressure: 4 bar
     Max. negative working pressure: -1 bar
     Electrical rating: 6 A / 250 VAC
    
     e.常州剑湖金城车辆设备有限公司

     Pressure test device 901.21111L4
     Switching points: -280 ±28 / -180 ±28 mbar
     Diaphragm material: NBR
     Pressure connection: Brass G 1/4
     Max. positive working pressure: 1 bar
     Max. negative working pressure: -1 bar
     Electrical rating: 6 A / 250 VAC
    
     f.北京森美瑞自动化设备有限公司

     Vacuum pressure test device 901.21 121M4 SPDT
     Pressure range: -35+-3.5 / -30+-3.5 kPa - black -
     diaphragm material: NBR
     pressure connection: brass G1/8
     maximum positive working pressure: 4 bar
     maximum negative working pressure: -1 bar
     maximum electrical rating: 6 A / 250 VAC

6.集便器生产商

     济南伟科斯特环保设备有限公司
     长春司明伯轨道客车机电装备有限公司
     长春万顺轨道客车装备有限公司
     杭州聚川环保科技股份有限公司
     宁波利德自动化设备制造有限公司
     泊头市三龙铁路车辆配件厂
     山东中煤工矿物资集团有限公司
     泊头市嘉达五金制品有限公司
     泊头市振峰机械制造有限公司
     山东金煤矿山机械设备有限公司
     济宁华煤机械设备有限公司
     泊头市瑞琦工量具制造有限公司
     山东昊地机械设备有限公司
     泊头市新凯五金制品厂
     中重智能(济宁)设计研究院
     山东宏煤矿山设备有限公司
     济宁佳硕工矿设备有限公司
     济宁山能工矿设备有限公司
     衡水元兴宇环保设备有限公司

7.Beck介绍

    Beck公司德国超过40年的专业生产厂商：其主要产品有901压力开关，930.8X微差压开关，984和985微差压变送器。
    产品广泛应用于高铁集便器、真空吸吊机、楼宇自动化等压力监测系统中。
    901压力开关，压力范围广，压力范围可从5mbar到12bar,绝对压力设定从-5mabr到-900mbar
    930.8X微差压开关压力范围广，从20pa-4000pa
    984和985微差压变送器压力范围广，从0-25pa到0-250kpa，0-10V和4-20mA输出     卖点：
    压力范围广：负压，相对压力都可测
    产品种类多：压力开关，微差压开关以及压力变送器
    专业化应用：楼宇自动化，工业生产应用

8.竞争对手

    SUCO
    DWYER

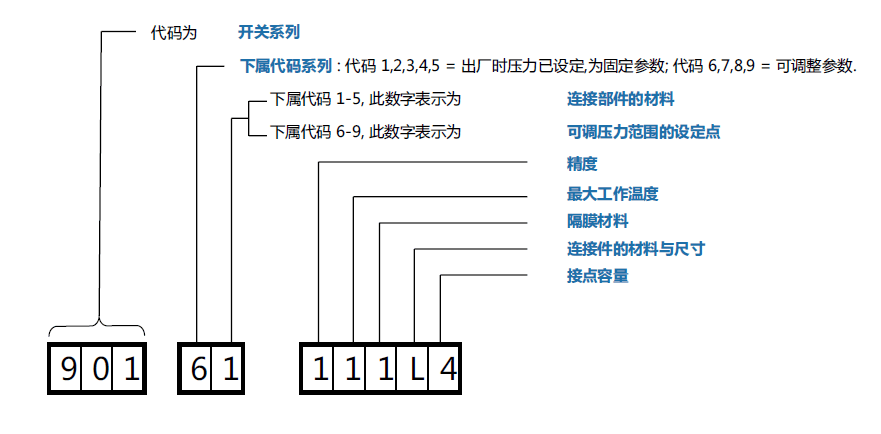

9.Beck压力开关901选型代码

9.零件组成

    1.真空泵Vacuum pump: Pfeiffer, Speck, Tuthill
    2.压力表Pressure Gauge: Wika, Tecsis, AFRISO
    3.截止阀Shut-off valve: ARI-Armaturen, Festo, KSB
    4.压力开关 pressure switch: Beck, Suco, Dwyer
    5.料位计 Level indicator: Vega, E+H, Kewill
    6.温控器 Temperature controller: PMA, JUMO, Stoerk

11.常见热销型号
