过滤器状态监测（Filter status monitoring）技术应用分析

一、技术详解

1) 工作原理

过滤器初始状态（清洁）→ 气流正常通过 → 差压传感器检测低ΔP值 → 系统判定正常运行
↓
过滤器逐渐堵塞 → 气流阻力↑ → 差压值(ΔP)持续升高 → 达到预设报警阈值 → Beck差压开关触发信号输出 → BMS/PLC接收报警信号 → 维护人员执行过滤器更换 → 系统差压复位

2) 工艺流程

1. 在过滤器上下游安装取压点 → 连接Beck差压开关/传感器

2. 根据过滤器类型设定差压报警阈值（初始压降+允许增量）

3. 系统运行中实时监测ΔP变化趋势

4. ΔP≥设定阈值 → 开关触点动作/4-20mA信号输出

5. 控制系统接收信号 → 触发声光报警或生成维护工单

6. 完成过滤器更换 → 差压值恢复至正常范围 → 系统手动/自动复位

3) 系统组成

4) 技术优势

• 量程适配灵活：20 Pa至5000 Pa可调范围，覆盖初效/中效/高效过滤器不同压降监测需求

• 测量重复性高：开关点重复精度±1-2% FS（典型值），降低误报警概率

• 结构紧凑：911.82系列小巧设计，适配AHU/CRAC机组有限安装空间

• 介质兼容性：硅橡胶膜片适用于空气及非腐蚀性气体介质

• 环境适应性：工作温度范围-20℃~+70℃（典型值），满足HVAC系统常规运行条件

• 电气安全选项：部分型号提供Ex防爆版本（如930.83EX系列）

参考行业标准：

• 防护等级：IP54/IP65（根据型号配置）

• 电气接口：M16×1.5标准螺纹，参考EN 50155轨道车辆电子设备环境条件

• 机械可靠性：产品设计考虑工业振动环境，IEC 61373符合性需以官方文档为准

5) 客户痛点与价值

二、厂家介绍

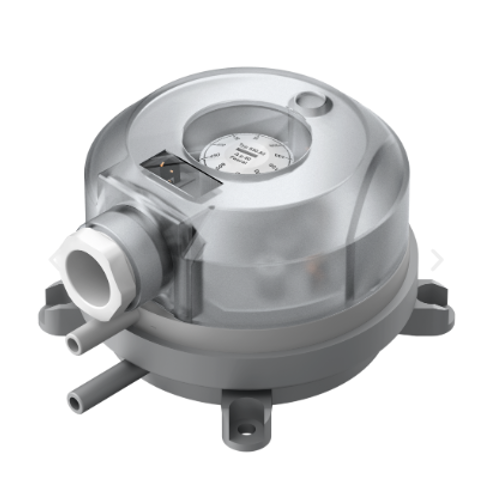

Beck GmbH（Beck Sensortechnik）是一家专注于压力监控技术的德国制造商，产品广泛应用于通风空调（HVAC）、工业过程及建筑自动化领域。在过滤器状态监测应用中，Beck提供911.82、930.8x Climair®等系列差压开关及984M/985M系列差压变送器，通过精准的压差检测帮助客户实现过滤器堵塞的早期预警。产品采用硅橡胶膜片传感技术，具备20-5000 Pa宽量程调节能力，配合Climaset®取压套件可快速完成现场安装。Beck传感器设计注重工业环境适应性，防护等级可达IP65，支持标准电气接口集成，为HVAC系统能效管理与预防性维护提供可靠技术支撑。
