电气柜压力/通风监控
电气柜压力/通风监控技术详解
工作原理
电气柜正压通风监控系统工作流程：
柜内压力/压差采集 → Beck压力/差压传感器实时监测 → 信号传输至控制单元 → 与设定阈值比较 → 触发报警或联动风机/过滤器 → 维持柜内正压/气流稳定 → 防止粉尘湿气侵入
工艺流程
安装Beck压力开关/差压变送器于电气柜进/出风口或柜体压力监测点
设定正压维持阈值（如+50 Pa）或过滤器压差报警值（如200-500 Pa）
系统运行中持续监测柜内压力或过滤器前后压差
压力异常时，开关触点动作或变送器输出4-20 mA/0-10 V信号
PLC/控制系统接收信号，启动备用风机或提示更换过滤器
可选配Climaset®配件实现快速管路连接与维护
系统组成
| 核心部件 | Beck元器件 | 解决的客户痛点 |
|---|---|---|
| 柜内正压监测 | 901系列压力开关（如901.61111V4） | 防止外部粉尘、湿气侵入，保障电气元件寿命 |

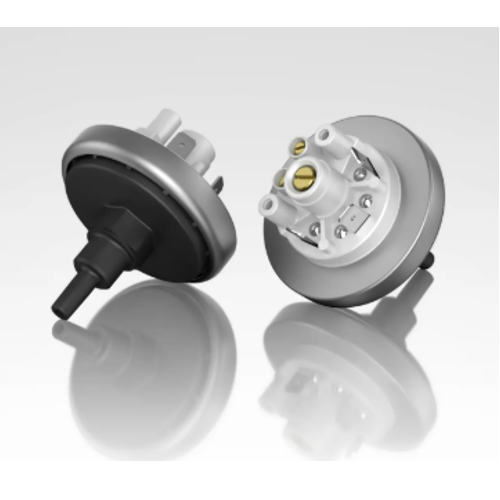

| 过滤器堵塞检测 | 930系列差压开关（Climair®系列） | 实时监测过滤器压差，避免风机过载或通风失效 |
| 气流状态反馈 | 984M/985M系列差压变送器（±50~1000 Pa量程） | 提供连续模拟量信号，支持PLC精确调控风机转速 |
| 快速安装配件 | Climaset®套装（6550/6555）、kanalanschluss（6552） | 简化现场管路连接，减少安装调试时间 |
| 防护附件 | 透明防护盖（6313）、保护帽（6372） | 提升IP防护等级，适应工业现场恶劣环境 |
技术优势
宽量程覆盖：901系列压力开关覆盖-900 mbar至12 bar，930/984M/985M系列差压产品支持±50 Pa至10 kPa，适配电气柜微正压至过滤器压差监测需求
工厂预设定：901系列支持factory-set出厂设定，减少现场调试误差，提升系统一致性
介质适应性：可选PPS、不锈钢等接液材质，兼容非腐蚀性气体及轻度 агрессив介质
防护等级：标准配置IP54，可选IP65防护盖（6372），满足电气柜安装环境要求
信号输出灵活：差压变送器支持4-20 mA/0-10 V可选输出，便于集成至现有控制系统
认证合规：产品设计符合工业设备通用电气安全规范，具体认证需参考型号技术文档
客户痛点与价值
| 客户核心痛点 | Beck解决方案价值点 |
|---|---|
| 电气柜密封不良导致粉尘/湿气侵入，引发短路或元件老化 | 901系列压力开关精准监测柜内正压，联动风机维持+20~+100 Pa微正压，有效阻隔外部污染物 |
| 过滤器堵塞无法及时察觉，造成通风失效或风机损坏 | 930 Climair®差压开关设定压差阈值（如200-500 Pa），压差超标时自动报警，提示维护 |
| 传统机械开关精度不足，误动作频繁 | Beck工厂预设定技术+膜片传感原理，重复精度高，减少误报 |
| 现场安装复杂，管路连接耗时 | Climaset®套装（6550/6555）集成2m PVC软管与快接件，kanalanschluss（6552）适配标准风道，简化施工 |
| 控制系统需连续信号进行PID调节 | 984M/985M系列差压变送器输出标准4-20 mA/0-10 V信号，支持风机变频调速，实现能耗优化 |
Beck厂家介绍（聚焦电气柜压力/通风监控应用）
Beck GmbH（德国）专注于机械式压力开关与差压变送器的定制化研发与制造，产品广泛应用于HVAC、工业自动化及OEM设备领域。在电气柜压力/通风监控场景中，Beck提供901系列工厂预设定压力开关、930 Climair®系列可调差压开关，以及984M/985M系列低功耗差压变送器，支持微正压维持、过滤器堵塞预警及气流状态反馈等核心功能。产品采用膜片传感技术与模块化设计，具备宽量程、高重复性及IP54/IP65防护选项，适配电气柜内部空间受限、环境复杂的应用特点。Beck坚持德国本土生产与定制化服务，为轨道交通、船舶及工业控制领域的电气防护系统提供可靠的压力监测组件。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 电气柜通风监控配件 | Beck | 6550 | Climaset |
| 电气柜通风监控配件 | Beck | 6555 | Climaset |
| 电气柜通风监控配件（含软管） | Beck | 6555 | Climaset Kunststoff mit 2m PVC Schlauch |
| 电气柜过滤器监控配件 | Beck | 9998 | filter |
| 电气柜风道连接件 | Beck | 6552 | kanalanschluss |
