蒸汽烹饪设备压力保护
蒸汽烹饪设备压力保护技术详解
1) 工作原理
蒸汽烹饪设备压力保护系统运行流程：
蒸汽发生器启动 → 压力传感器实时监测腔体压力 → 压力信号传输至Beck压力开关 → 开关触点状态判断（正常/超限）→ 控制信号输出至执行机构 → 超压时切断加热/开启泄压阀 → 压力恢复后自动复位 → 持续循环监测
2) 工艺流程
设备预热阶段 → 系统自检确认压力传感器就绪
蒸汽注入阶段 → Beck压力开关监测腔体压力上升速率
烹饪保压阶段 → 维持设定压力区间，偏差超限触发报警
泄压排汽阶段 → 压力下降至安全阈值后允许开盖
停机待机阶段 → 真空监测防止负压损伤密封结构
3) 系统组成
核心部件 | Beck元器件 | 解决的客户痛点 |

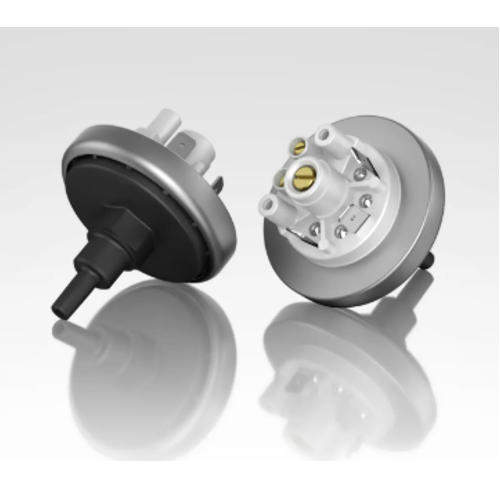

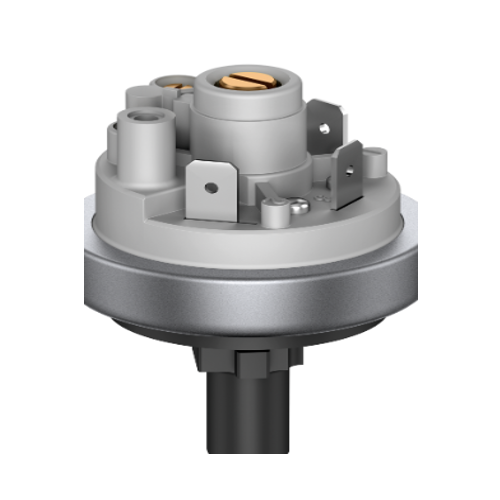

压力监测单元 | 901系列机械压力开关 | 无需外部供电，本质安全，适用于高温高湿环境 |
微差压检测 | 930.8x系列差压开关 | 精确监测滤网堵塞、阀门状态，预防维护 |
信号变送模块 | 984M/985M系列差压变送器 | 4-20mA标准信号输出，便于集成至PLC控制系统 |
防护附件 | 6372防护帽（IP65） | 防止蒸汽冷凝水侵入，延长开关使用寿命 |
介质适配接口 | 多种材质接头（PPS/不锈钢/FKM） | 兼容饱和蒸汽、冷凝水等介质，耐腐蚀耐高温 |
4) 技术优势
机械式开关结构，无电子元件老化风险，适合长期连续运行
出厂预设切换点（factory-set），确保批次一致性，减少现场调试时间

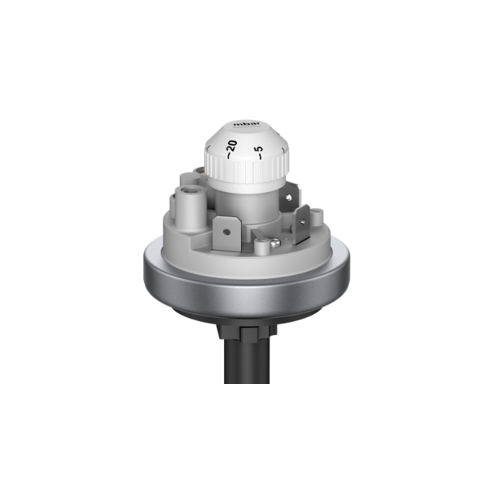

可选Prescal®可调版本，支持工具免拆卸快速设定
防护等级覆盖IP44/IP54/IP65，适应食品加工环境清洁要求
隔膜材质可选FKM特殊配方（Code 7），耐受饱和蒸汽最高130°C
符合EN 60947-5-2电气安全标准，部分型号通过UL、ATEX及DVGW认证
5) 客户痛点与价值
客户核心痛点 | Beck解决方案价值点 |
蒸汽压力波动导致烹饪品质不稳定 | 901系列±10%精度切换，确保压力区间可控，提升产品一致性 |
高温高湿环境导致传感器失效 | 机械式结构+IP65防护+耐蒸汽隔膜，降低故障率⚠️需确认具体工况适配 |
清洁维护频繁影响生产效率 | 无活动电子部件，免校准设计，减少停机维护时间 |
安全联锁要求严格 | 常闭/常开触点可选，支持失效安全（fail-safe）逻辑设计 |
多设备压力参数管理复杂 | 出厂预设型号减少现场调试变量，便于标准化管理 |
厂家介绍
Beck GmbH（德国）专注压力监测技术四十余年，901系列机械压力开关凭借可靠的膜片传感技术与精密机械切换机构，在工业过程控制领域建立技术口碑。产品支持真空（Unterdruckwächter = 真空监控器）至12 bar正压监测，隔膜材质涵盖NBR、EPDM、FKM Viton®及耐饱和蒸汽专用配方（Code 7），适配食品加工、餐饮设备等对介质兼容性要求严苛的场景。901系列提供工厂预设（factory-set）与Prescal®可调双版本，防护等级最高达IP65，部分型号通过UL、ATEX及DVGW认证，满足多样化工业环境部署需求。
历史型号与应用点归类
应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
蒸汽烹饪设备压力保护 | Beck | 901.21 121L4 | Unterdruckwächter |
蒸汽烹饪设备压力保护 | Beck | 16645-0057 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 111L4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 111L4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 111L4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 121L4 | Vacuum Pressure Test Device |
蒸汽烹饪设备压力保护 | Beck | 901.21 121M4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 121M4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 121M4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 121M4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 121M4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 121M4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21 121M4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21112M4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.21121M4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 901.76 111L4 | Vacuum pressure test device |
蒸汽烹饪设备压力保护 | Beck | 14377-7003 | Vacuum switch |
蒸汽烹饪设备压力保护 | Beck | 901.21 121M1 | Vacuum switch |
蒸汽烹饪设备压力保护 | Beck | 901.20 111B2 | Vacuum test device |
蒸汽烹饪设备压力保护 | Beck | 901.20111B2 | Vacuum test device |
