真空吸吊机真空度监测
真空吸吊机真空度监测技术详解（Beck解决方案）
1) 工作原理
真空发生器启动 → 吸盘接触工件表面建立密封腔体 → Beck压力开关实时监测腔体内负压值 → 电信号/机械触点传输至PLC或安全继电器 → 系统比对预设阈值（如-30kPa吸附确认/-20kPa泄漏预警） → 达标则允许吊运执行/未达标触发声光报警或紧急停机 → 作业完成真空释放阀动作 → 系统复位待命循环
2) 工艺流程
系统上电初始化 → 2. Beck真空监控器（Unterdruckwächter = 真空监控器）自检与零点校准 → 3. 真空发生装置启动，负压逐步建立 → 4. 吸盘吸附工件，密封性验证 → 5. 901系列压力开关连续监测Vacuum数值变化 → 6. SPDT双触点输出信号至主控单元与安全回路 → 7. PLC比对设定阈值区间（典型范围-5mbar~-320mbar） → 8. 安全联锁逻辑判断（吸附确认/泄漏预警/紧急停机） → 9. 执行机构响应（吊运允许/报警提示/真空释放） → 10. 工件定位完成后真空解除 → 11. 系统状态复位，准备下一循环
3) 系统组成
核心部件 | 对应Beck元器件 | 该元器件解决的客户痛点 |

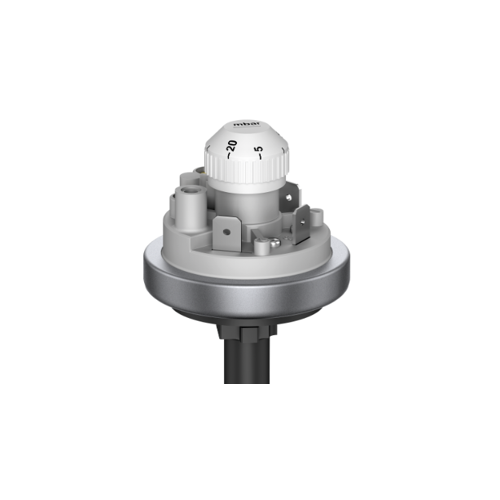

真空度监测传感器 | 901系列压力开关（Unterdruckwächter = 真空监控器） | 传统机械开关响应延迟、精度不足，Beck膜片式传感技术提供毫秒级响应与±2.5mbar级检测精度，确保吸附状态实时可靠判断 |
安全信号输出单元 | 901.21 121M4 SPDT配置 | 单触点输出存在单点失效风险，SPDT双独立触点支持安全回路冗余设计，满足机械安全标准对真空监测的可靠性要求 |
环境防护组件 | 6372 protection cap（IP65, M16x1.5） | 工业现场油污、粉尘、冷凝水易侵入传感器，专用双件式防护帽提升密封等级，延长设备在船舶/轨道交通等严苛环境下的使用寿命 |
安装适配接口 | 6345/6375保护盖 + 标准化M16x1.5螺纹 | 狭小空间布线困难、接口不统一增加安装成本，标准化接口设计简化现场施工，支持快速更换与维护 |
4) 技术优势
高精度微压检测：膜片传感技术可识别±2.5mbar级压力变化，适应玻璃、金属板材等精密工件的吸附监测需求
宽量程灵活配置：产品覆盖-5mbar至-320mbar真空范围，通过型号选型匹配不同吸盘规格与负载工况
机械式无源设计：部分型号无需外部供电，本质安全特性适用于对电气火花敏感的应用场景
环境适应性：配套6372防护组件可达IP65防护等级，金属壳体+精密膜片结构满足工业振动与温湿度变化要求
标准符合性：产品设计参考IEC 60947低压开关设备标准，机械结构满足工业设备振动与冲击要求
5) 客户痛点与价值
客户核心痛点 | Beck解决方案价值点 |
真空泄漏导致工件意外脱落，存在安全风险 | 901系列支持双阈值设定（吸附确认值/泄漏预警值），实时监测负压波动趋势，提前触发预警而非仅事后报警，提升作业安全性 |
多工位同步监测时信号干扰导致误动作 | 机械式开关无源输出，无电磁兼容问题，多点位并联布线简单可靠，降低系统集成复杂度 |
频繁维护影响生产节拍与设备稼动率 | 模块化设计支持现场快速更换，6372防护帽减少污染物侵入，降低清洁与校准频次，延长维护周期 |
不同工件重量/材质需频繁调整监测阈值 | 901.21 121M4等型号支持现场手动调节设定点，无需返厂校准，提升产线柔性化生产能力 |
油污、振动、温湿度变化导致传感器漂移失效 | 德国精密制造工艺+金属壳体+专用防护组件，保障在船舶机舱、轨道交通车间等严苛工况下的长期测量稳定性 |
厂家介绍
Beck GmbH总部位于德国，专注压力监测技术研发与制造超过50年。作为工业压力开关与传感器的专业供应商，Beck产品以高精度、高可靠性著称，广泛应用于轨道交通、船舶制造、工业自动化等领域。针对真空监测应用场景，Beck提供Unterdruckwächter（真空监控器）系列产品，采用专利膜片传感技术，可实现-5mbar至-320mbar范围的精确监测。901系列压力开关凭借机械式无源设计、SPDT双触点输出及IP65防护配置，为真空吸吊设备提供符合工业安全要求的真空度监测解决方案。所有产品均在德国总部生产，通过严格的质量管理体系，确保在严苛工况下的长期稳定运行。
历史型号与应用点归类（严格筛选）
应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
真空吸吊机真空度监测 | Beck | 901.21 121L4, Kopie vom Artikel 18251-0022 + 6372 | Unterdruckwächter |
真空吸吊机真空度监测 | Beck | 16645-0057 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901 21 111 M4 | vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901 78 111 M4 | vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.20.111 D4 | vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 111L4 SPDT, 16645-0050 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 111L4, 16645-0057 + 6372 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 111L4, 16645-0057, 828 21222W2 2 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 121L4 | Vacuum Pressure Test Device |
真空吸吊机真空度监测 | Beck | 901.21 121M4, 16645-0086 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 121M4 + 6345 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 121M4 SPDT, 16645-0083 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 121M4 SPDT, 16645-0086 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21 121M4, 16645-0041 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21111L4 No.16645-0019 | vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21112M4 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.21121M4 16645-0089 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 901.76 111L4 | Vacuum pressure test device |
真空吸吊机真空度监测 | Beck | 14377-7003 | Vacuum switch |
真空吸吊机真空度监测 | Beck | 901.21 121M1 | Vacuum switch |
真空吸吊机真空度监测 | Beck | 901.20 111B2 SPDT, 25051-0001 | Vacuum test device |
真空吸吊机真空度监测 | Beck | 901.20111B2, 25051-0001 | Vacuum test device |
