透析器压力监测
透析器压力监测技术应用分析
1. 工作原理
血液引出→透析器膜组件分离→Beck压力开关实时监测血路入口/出口压力→压力偏差触发机械式开关动作→二进制信号输出至控制系统→泵速调节或安全阀联动→维持治疗压力窗口→患者安全保护闭环
2. 工艺流程
患者血液引出并建立体外循环 →
Beck 901系列压力开关接入血路监测点 →
膜片感应压力变化并驱动 snap-action 机械触点 →
压力值与工厂预设阈值比较（上升/下降沿独立设定） →
超限时输出开关信号至透析机PLC →
控制系统执行泵减速/夹管/报警等安全策略 →
压力恢复后自动复位或需人工确认复位 →
治疗过程压力事件记录用于质量追溯
3. 系统组成与元器件对应表
核心部件 | Beck对应元器件 | 解决的客户痛点 |

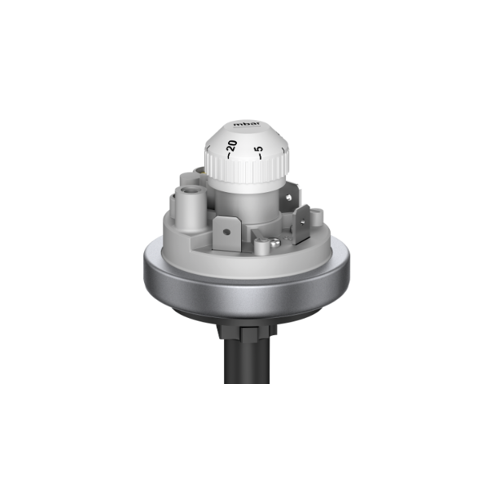

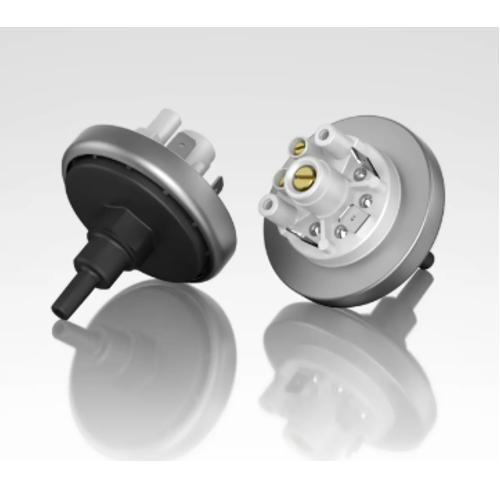

血路负压监测点 | 901系列机械式压力开关（Vacuum/Unterdruckwächter = 真空监控器 型） | 无需外部供电即可实现可靠开关动作，提升系统失效安全等级 |
低压阈值检测 | 901.21系列真空量程型（-5...-700 mbar） | 早期识别血路堵塞、泵失效等异常，避免凝血风险 |
信号输出接口 | SPDT触点配置（Form C） | 兼容既有透析机控制架构，简化电气集成 |
介质接触部件 | Silicone (VMQ) / EPDM 膜片选项 | 满足非侵蚀性医用流体路径的材料兼容性要求 |
安装适配 | G1/8、M10x1等螺纹接口选项 | 适配不同透析器壳体设计，降低机械改造成本 |
4. 技术优势与标准符合性
产品技术优势
工厂预设开关点：出厂校准上升/下降沿切换压力，现场免调试，保证批次一致性
迟滞特性：set/reset压力带±10%公差，有效避免压力波动导致的触点抖动
介质适应性：提供NBR、EPDM、Silicone (VMQ)、FKM Viton®等膜片材质，适配不同流体环境
防护等级灵活：支持IP44/IP54/IP65配置，满足临床设备清洁与防护需求
结构紧凑：901系列小型化设计，便于在透析机有限空间内集成部署
标准符合性说明
防护等级：IP44/IP54/IP65（依据IEC 60529）
电气认证：UL认证可选
防爆认证：ATEX (EX) 版本适用于特定危险区域
5. 客户痛点与价值对应表
客户核心痛点 | Beck解决方案价值点 |
压力波动导致误报警频发 | 机械式迟滞设计+工厂精确标定，减少非预期触点动作 |
现场校准维护耗时且需专业设备 | Factory-set版本免现场调整，降低运维复杂度与停机风险 |
消毒剂/清洁剂对密封件侵蚀 | FKM Viton®膜片选项提升化学耐受性，延长部件寿命 |
设备小型化趋势下安装空间受限 | 901系列紧凑结构+多接口选项，支持高密度布局 |
质量追溯与合规文档要求 | Beck提供可追溯的出厂校准记录 |
Beck厂家技术简介（聚焦真空监测应用）
Beck GmbH（德国）专注机械式压力开关与变送器研发，其产品系列支持真空（Unterdruckwächter = 真空监控器）监测场景。Series 901平台提供-5至-700 mbar真空量程的工厂预设型开关，采用膜片感应+ snap-action 机械触点架构，实现无需外部电源的可靠开关动作。在医疗技术应用场景中，Beck组件可作为非侵蚀性介质路径中的二进制报警元件，通过硅胶（VMQ）等膜片材质选项满足生物兼容性考量。模块化设计支持压力接口、膜片材质、电气配置的定制，便于与透析设备OEM系统架构集成。所有产品均在德国完成出厂校准，确保开关点重复性与长期稳定性。
历史型号与应用点归类（真空/负压相关）
应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
透析器压力监测 | Beck | 901.21 121L4, Kopie vom Artikel 18251-0022 + 6372 | Unterdruckwächter |
透析器压力监测 | Beck | 16645-0057 | Vacuum pressure test device |
透析器压力监测 | Beck | 901 21 111 M4 | vacuum pressure test device |
透析器压力监测 | Beck | 901 78 111 M4 | vacuum pressure test device |
透析器压力监测 | Beck | 901.20.111 D4 | vacuum pressure test device |
透析器压力监测 | Beck | 901.21 111L4 SPDT, 16645-0050 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21 111L4, 16645-0057 + 6372 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21 111L4, 16645-0057, 828 21222W2 2 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21 121L4 | Vacuum Pressure Test Device |
透析器压力监测 | Beck | 901.21 121M4, 16645-0086 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21 121M4 + 6345 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21 121M4 SPDT, 16645-0083 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21 121M4 SPDT, 16645-0086 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21 121M4, 16645-0041 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21111L4 No.16645-0019 | vacuum pressure test device |
透析器压力监测 | Beck | 901.21112M4 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.21121M4 16645-0089 | Vacuum pressure test device |
透析器压力监测 | Beck | 901.76 111L4 | Vacuum pressure test device |
透析器压力监测 | Beck | 14377-7003 | Vacuum switch |
透析器压力监测 | Beck | 901.21 121M1 | Vacuum switch |
透析器压力监测 | Beck | 901.20 111B2 SPDT, 25051-0001 | Vacuum test device |
透析器压力监测 | Beck | 901.20111B2, 25051-0001 | Vacuum test device |
