污水提升系统监控（Waste water lifting monitoring）技术方案分析

1. 技术详解

1.1 工作原理

污水提升系统通过压力/真空监测实现泵组智能控制与安全防护，Beck压力开关作为核心传感元件，工作流程如下：

湿井液位变化 → 静压/真空信号传递至Beck压力开关传感膜片 → 膜片位移触发snap-acting切换机构 → 电信号输出至PLC/控制柜 → 泵启停/报警/联锁保护 → 系统运行状态反馈

[液位上升] → [压力/真空信号变化] → [Beck 901/930系列开关检测]
→ [设定阈值比较] → [SPDT触点动作] → [泵控制/报警输出]

1.2 工艺流程

1. 系统初始化 → Beck压力开关预设启泵/停泵压力点（如-26/-16 kPa真空阈值）

2. 污水流入湿井 → 液位上升导致气相空间压力变化 → 压力信号经取压管路传递

3. Beck压力开关实时监测 → 达到启泵设定值（如-16 kPa）→ 常开触点闭合 → 启动提升泵

4. 液位下降 → 压力恢复至停泵设定值（如-26 kPa）→ 触点复位 → 泵停止运行

5. 异常工况（如泵堵塞、管路泄漏）→ 差压/真空超限 → Beck开关触发报警信号 → 联锁保护

6. 定期维护 → 通过保护帽（如6372）防护接口 → 确保IP65防护等级持续有效

1.3 系统组成与Beck元器件对应关系

1.4 技术优势与符合标准

Beck压力开关技术优势：

• 膜片式传感结构（diaphragm technology）：适用于液体/气体介质，含腐蚀性污水环境

• snap-acting切换机构：动作响应快，触点寿命长，减少电弧干扰

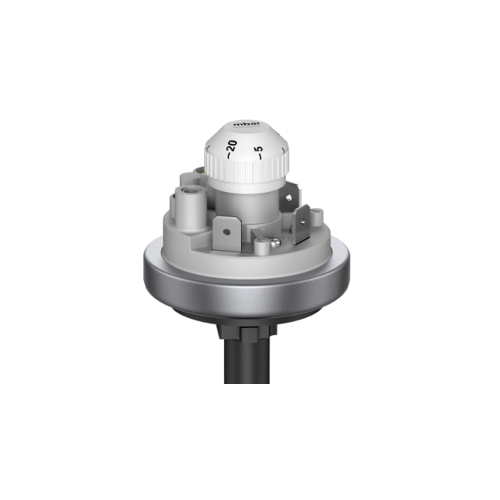

• 工厂预设/可调版本可选：901系列支持Prescal®刻度调节旋钮，现场免工具设定

• 宽量程覆盖：真空-900 mbar至过压12 bar，适配不同提升站工况

• 材质适配：PPS/不锈钢压力接口、NBR/FKM膜片可选，兼容污水介质化学特性

符合行业标准（基于公开资料）：

• 防护等级：IP65（需配合6372等防护组件）

• 电气安全：符合CE认证要求

• 安装规范：支持DIN导轨安装，适配工业控制柜布局

• 温度适应性：标准型-20~+85°C，高温工况需选配金属压力接口

1.5 客户痛点与Beck解决方案价值

2. 厂家介绍：Beck GmbH

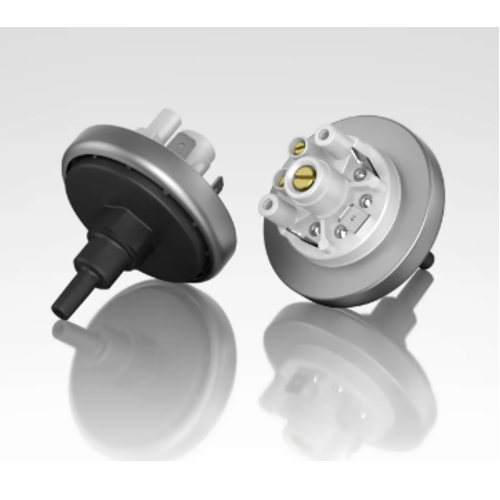

Beck GmbH（德国）专注压力监测技术逾40年，核心产品涵盖901系列机械式压力开关、930系列微差压开关及984/985系列差压变送器。在污水提升系统监控领域，Beck提供基于膜片传感技术的压力/真空监测解决方案：

• 介质适应性：901系列压力开关支持液体/气体介质监测，通过材质选配（PPS接口、FKM膜片）兼容含腐蚀性成分的污水环境

• 控制可靠性：snap-acting切换机构确保泵启停信号精准输出，减少因触点抖动导致的控制误动作

• 安装灵活性：支持DIN导轨安装、G1/4~G1/2过程连接，适配各类湿井控制柜布局

• 维护便捷性：Prescal®可调型号配备刻度调节旋钮，现场压力设定无需专用工具，降低运维复杂度

Beck产品已应用于全球多个市政污水提升站、工业废水处理系统，作为压力监测环节的核心元件，为泵组控制、液位管理、故障预警提供技术支撑。

3. 历史型号与应用点归类
