燃气加热系统压力监控
燃气加热系统压力监控技术方案
基于Beck压力监测技术的可靠应用分析
1) 工作原理
燃气供应→压力/差压传感器实时采集管路压力信号→
信号传输至901系列压力开关/930系列差压开关→
机械触点或电子电路比对预设阈值→
正常工况维持通路→
压力异常（超压/欠压）触发开关动作→
切断燃气供应或触发声光报警→
故障复位后系统恢复运行→
持续监测保障燃烧安全
2) 工艺流程
系统上电初始化→压力监测模块自检完成
燃气管路压力信号接入→Beck 901系列压力开关/930系列差压开关实时采样
采集信号与设定阈值（如-35/-30 kPa、1.5/1.0 bar等）比对→微处理器逻辑判断或机械膜片位移触发
压力处于安全区间→开关触点保持闭合→燃气电磁阀正常导通
压力偏离设定范围→开关瞬时动作→切断燃气通路/联动PLC报警
运维人员确认故障原因→手动复位开关→系统恢复监测状态
3) 系统组成与Beck元器件对应关系
| 核心部件 | Beck元器件型号示例 | 解决的客户痛点 |
|---|---|---|

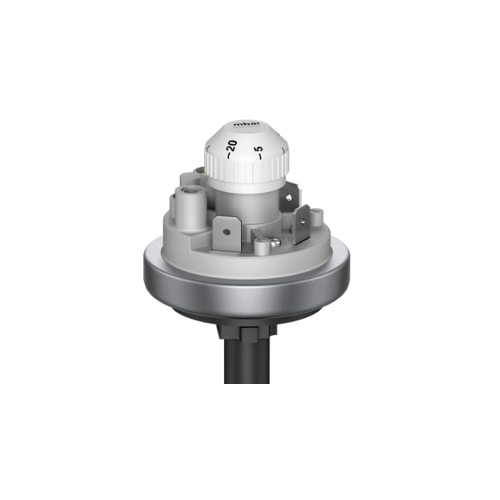

| 燃气入口压力监测 | 901.61111V4（Pressure switch） | 精准识别供气压力波动，避免因压力不足导致燃烧不稳定 |

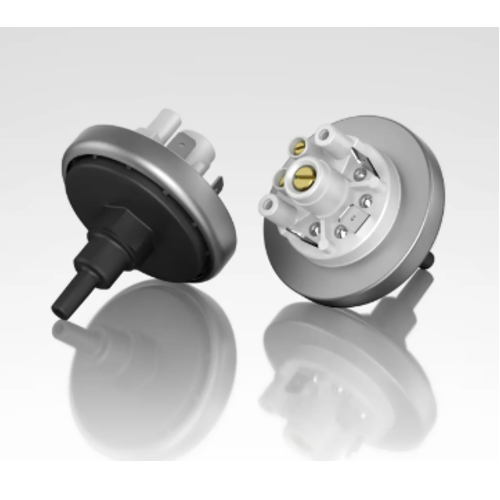

| 燃烧器差压监控 | 930.80B 222531 Climair©（Differential Pressure Switch） | 实时监测过滤器/阀门前后压差，预警堵塞风险，减少非计划停机 |
| 负压/真空安全保护 | 901.21 121M4（-35/-30 kPa）（Pressure switch） | 防止烟道倒灌或熄火回火，提升系统本质安全等级 |
| 信号远传与PLC集成 | 984M.543D14b（Differential pressure transmitter, 0-500 Pa, 4-20 mA） | 标准化模拟量输出，简化与上位控制系统对接，降低集成复杂度 |
| 恶劣环境防护 | 6372 protection cap（IP65, M16×1.5） | 抵御燃气站场粉尘、湿气侵蚀，延长开关使用寿命，降低维护频次 |
4) 技术优势与符合标准
宽量程适配：覆盖-35 kPa至25 bar压力区间，支持燃气低压、中压、高压多场景监测需求
高重复精度：开关点偏差典型值±1~3% FS，保障控制逻辑可靠性
防护能力：搭配6372保护帽可达IP65等级，适应户外或工业现场环境
机械/电子双架构：901系列提供纯机械式与电子式可选，满足不同安全完整性等级（SIL）需求
行业标准符合性：产品设计参考EN 1854（Pressure switches for gas burning appliances）、EN 60947-5-2（低压开关设备和控制设备）等欧洲规范
灵活配置：支持SPDT触点、可调/固定设定点、Ex防爆版本（如930.83EX系列）等定制化选项
5) 客户核心痛点与Beck解决方案价值
| 客户痛点 | Beck解决方案价值点 |
|---|---|
| 燃气压力波动导致燃烧效率下降或熄火 | 901系列快速响应开关（动作时间<100 ms），及时切断异常供气，保障燃烧稳定性 |
| 差压监测精度不足引发误报警 | 930系列差压开关采用高精度膜片传感，重复性优于±2%，降低误动作率 |
| 现场环境恶劣（粉尘、冷凝、振动） | IP65防护设计+机械式无源结构，减少电子元件失效风险，提升MTBF |
| 系统集成复杂，信号制式不统一 | 提供4-20 mA/0-10 V模拟量变送器（984M/985M系列），无缝对接主流PLC/DCS系统 |
| 维护成本高，停机损失大 | 长寿命机械触点（>10⁵次动作）+ 模块化设计，支持不停机更换传感单元 |
Beck厂家技术简介
Beck GmbH（德国）专注于压力与真空监测技术研发，其901系列压力开关采用膜片/波纹管机械传感原理，结合精密微动开关机构，适用于燃气加热系统的压力安全监控场景。产品具备宽温域工作适应性（-25℃~+85℃）、高开关重复精度及灵活的压力设定点配置能力，可为燃烧控制、燃气泄漏防护、烟道负压监测等工况提供可靠监测方案。930系列差压开关进一步扩展了过滤器堵塞预警、阀门状态诊断等应用维度，助力燃气系统实现预测性维护。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 燃气加热系统压力监控 | Beck | 901.6111V4 | pressure switch |
| 燃气加热系统压力监控 | Beck | 901.73114L4 | Differential pressure switch |
| 燃气加热系统压力监控 | Beck | 930.80B 222531 Climair© | Differential Pressure Switch |
| 燃气加热系统压力监控 | Beck | 901.21 121M4（-35/-30kPa) | Differential Pressure Sensor |
| 燃气加热系统压力监控 | Beck | 901.66111V4 | Differential Pressure Sensor |
| 燃气加热系统压力监控 | Beck | 901.21111L4 | Pressure Sensors |
| 燃气加热系统压力监控 | Beck | 901.51 111L4, 15579-7001 | Druckwächter |
| 燃气加热系统压力监控 | Beck | 901.21 121L4 (-12+-1,2 / -5+-1,2 kPa) | Unterdruckwächter = 真空监控器 |
| 燃气加热系统压力监控 | Beck | 901.21 121M4 (-35/-30kPa) | Vacuum pressure test device |
| 燃气加热系统压力监控 | Beck | 901.21 111L4 | Pressure switch |
| 燃气加热系统压力监控 | Beck | 901.51 117V4 - black (1,5bar/1 bar) | Pressure switch |
| 燃气加热系统压力监控 | Beck | 901.51 119L4（-1bar/1bar） | Pressure switch |
| 燃气加热系统压力监控 | Beck | 901.73 121L4 Prescal© | Pressure switch |
| 燃气加热系统压力监控 | Beck | 901.76 111 L4 | Pressure switch |
| 燃气加热系统压力监控 | Beck | 901.20111D4, set point -40kPa, send signal -30kPa, low limit | Pressure switch |
| 燃气加热系统压力监控 | Beck | 984M.543D14b 0-500PA 4-20MA | Differential pressure transmitter |
| 燃气加热系统压力监控 | Beck | 930.83EX 222531 | Differential pressure switch |
| 燃气加热系统压力监控 | Beck | 930.85B122614（100-1000Pa） | Differential pressure switch |
| 燃气加热系统压力监控 | Beck | 930.87B122614（1000-5000Pa） | Differential pressure switch |
| 燃气加热系统压力监控 | Beck | 901.21 111M4 (-320+-32 / -220+-32 mbar / Pmax. -1/1bar) | Pressure switch |
