空气压缩机压力保护
空气压缩机压力保护应用分析
1) 工作原理
压缩空气系统压力监测流程：
压缩机启动运行 → 储气罐压力逐步上升 → Beck压力开关实时监测压力阈值 → 达到设定上限时触发开关信号 → 信号传输至PLC/控制系统 → 压缩机卸载或停机 → 系统用气导致压力下降 → 压力开关检测至下限阈值 → 压缩机自动重启 → 循环维持压力在安全区间 → 异常压力工况触发报警/联锁保护
[压力源] → [Beck压力监测元件] → [信号输出] → [控制执行] → [设备保护]
2) 工艺流程
系统上电初始化 → Beck压力开关进入监测待命状态
压缩循环启动 → 管路/储气罐压力线性上升
Beck压力开关膜片感应压力变化 → 螺旋弹簧机构预紧力与介质压力平衡
压力达到设定切换点 → 快动开关机构瞬时动作 → SPDT触点状态翻转
控制信号输出至压缩机主控单元 → 执行卸载/停机指令
系统持续用气 → 压力自然衰减
压力降至复位阈值 → 开关机构复位 → 压缩机自动重启
异常工况（超压/欠压）→ 独立安全回路触发 → 紧急停机保护
3) 系统组成
| 核心部件 | Beck元器件 | 解决的客户痛点 |
|---|---|---|

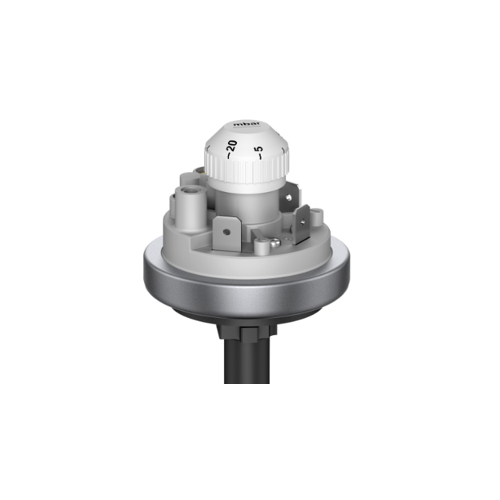

| 压力阈值监测单元 | Series 901 Pressure Switch（如901.61111V4） | 提供从真空至12 bar范围的可靠开关控制，满足压缩机不同压力段保护需求 |

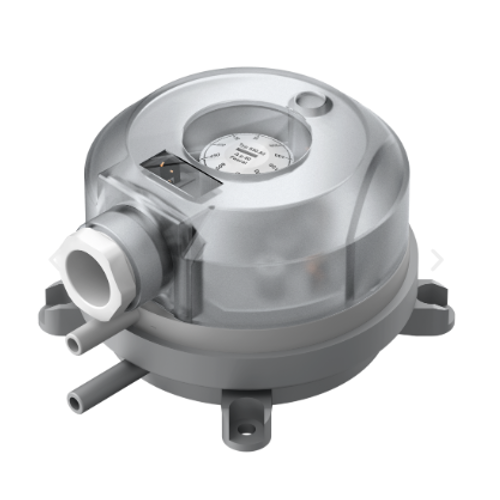

| 差压监测单元 | Series 930 Climair® Differential Pressure Switch | 监测进气滤芯压差变化，早期预警堵塞风险，避免压缩机进气不足 |

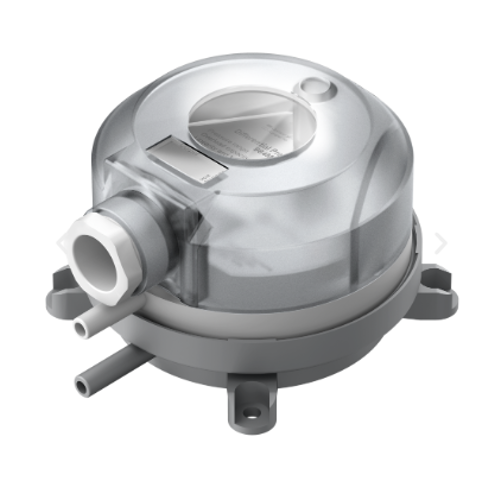

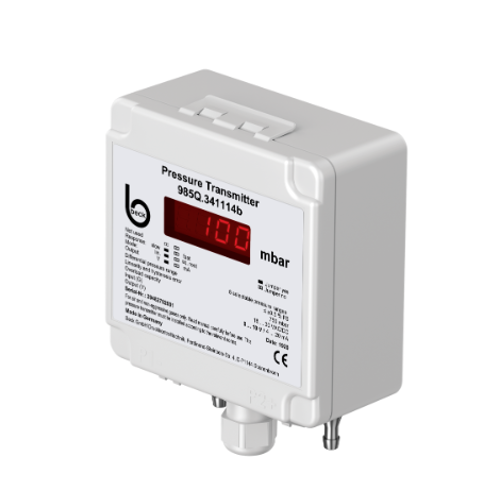

| 连续信号输出单元 | Series 984M/985M Differential Pressure Transmitter | 4-20mA/0-10V标准信号输出，便于集成至DCS/PLC实现压力趋势监控 |
| 环境防护组件 | Protection cap 6372（IP65, M16×1.5） | 抵御压缩机房油污、粉尘、振动环境，保障开关长期稳定运行 |
| 介质适配组件 | 膜片材质选项（NBR/EPDM/FKM/Silicone） | 适配含油压缩空气、冷却介质等不同工况，延长元件使用寿命 |
4) 技术优势
产品技术优势
快动式开关机构（snap-acting mechanism）由膜片与螺旋弹簧协同控制，确保切换点重复精度高
宽量程覆盖：精细低压控制至12 bar高压切断，适配各类压缩机系统压力等级
多种膜片材质可选（Code 1-9）：NBR、EPDM、FKM Viton®、Silicone等，兼容不同介质与温度工况
灵活配置：Factory-set出厂标定版确保切换点一致性；Prescal®可调版支持现场无工具设定
防护等级可选：IP00/IP44/IP54/IP65，满足压缩机房不同安装环境要求
电气接口标准化：SPDT触点支持10A/240VAC或低电压信号，便于与控制回路集成
符合的行业标准
防护等级依据IEC 60529标准（IP54/IP65 variants）
ATEX防爆认证适用于EX系列型号
UL认证支持北美市场合规部署
DVGW认证适用于燃气监测场景
5) 客户痛点与价值
| 客户核心痛点 | Beck解决方案价值点 |
|---|---|
| 压缩机因压力控制失效导致过载损坏 | 快动式膜片开关机构确保阈值检测精准，及时切断电机电源实现设备保护 |
| 压力异常未能及时预警引发非计划停机 | 可配置切换/复位压力点，支持早期偏差检测，为预防性维护提供时间窗口 |
| 压缩机房油污、振动环境加速传感器失效 | 多种外壳材质与膜片选型+IP65防护选项，提升元件在恶劣工况下的可靠性 |
| 与现有PLC/DCS系统集成复杂 | 标准电气输出（SPDT干触点/4-20mA模拟量）简化接线与信号对接流程 |
| 频繁现场校准增加运维成本 | Factory-set出厂标定版本提供可重复切换精度，减少现场调试与维护频次 |
| 多压力段保护需求导致备件型号繁杂 | Prescal®可调版本支持现场快速设定，降低备件库存复杂度 |
厂家介绍
Beck GmbH是一家专注于压力监测技术研发的德国制造商，四十余年来为工业领域提供定制化压力开关与传感器解决方案。在空气压缩机压力保护应用中，Beck Series 901机械式压力开关凭借膜片感应与快动开关机构，实现从真空至12 bar范围的可靠过压/欠压监测，为压缩机电机控制与安全联锁提供独立于电源的稳定开关信号。产品支持多种膜片材质（NBR/EPDM/FKM/Silicone）与压力接口选型（PPS/黄铜/不锈钢），适配含油压缩空气等不同介质与温度工况。Prescal®可调版本配备刻度调节旋钮，支持现场无工具快速设定切换点，提升系统调试灵活性。防护等级涵盖IP00至IP65，并可选ATEX、UL等认证型号，满足多样化工业环境部署需求。Beck压力监测方案通过精准的阈值检测与稳健的结构设计，助力压缩机系统实现可靠运行与预防性保护。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 空气压缩机压力保护 | Beck | 901.61111V4 | Pressure switch |
| 空气压缩机压力保护 | Beck | 901.21 121M4（-35/-30kPa) | Differential Pressure Sensor |
| 空气压缩机压力保护 | Beck | 930.80B 222511 | Differential Pressure Sensor |
| 空气压缩机压力保护 | Beck | 930.80BEx222531 | Differential Pressure Switch |
| 空气压缩机压力保护 | Beck | 984M.343104 | Differential Pressure Transmitter |
| 空气压缩机压力保护 | Beck | 984M.543D14b | Differential Pressure Transmitter |
| 空气压缩机压力保护 | Beck | 985M.343204b（4~20mA,0~1000Pa,DC24V,±1.0%FS） | differential pressure transmitter |
