洁净室超低气压监测
洁净室超低气压监测技术解析
1. 工作原理
洁净室压差监测闭环控制流程：
洁净室相邻区域形成设计压差梯度 → Beck差压传感器硅膜片感应微压变化（±50Pa量程） → 压阻效应转换为毫伏级电信号 → 内置信号调理电路进行放大、线性化与温度补偿 → 输出标准4-20mA/0-10V模拟信号或Modbus RTU数字信号 → BMS/PLC系统实时采集并显示压差数值 → 与设定阈值比对判断是否超限 → 触发声光报警或联动调节送/排风风阀开度 → 维持洁净室压差梯度稳定，防止交叉污染
2. 工艺流程
洁净室HVAC系统启动，建立区域间设计压差（如+15Pa/+30Pa梯度）→
Beck差压变送器通过6550/6555 Climaset取压套件连接监测点取压口→
传感器硅胶膜片（Silicone diaphragm）感应微压差信号→
内置ASIC芯片完成信号放大、A/D转换与温度漂移补偿→
输出标准工业信号（4-20mA两线制/0-10V三线制/Modbus RTU）→
控制系统HMI实时显示压差数值并记录历史趋势→
压差偏离设定范围时自动触发报警或调节风阀执行机构→
定期导出数据用于GMP合规审计与HEPA过滤器寿命评估
3. 系统组成
| 核心部件 | Beck元器件 | 解决的客户痛点 |
|---|---|---|
| 超低量程差压传感单元 | 984M.5X3114b / 985A.3X3D14b（-50~50Pa量程） | 传统传感器量程过大导致超低压差分辨率不足，Beck专用±50Pa量程提供高灵敏度监测 |
| 信号输出与接口模块 | 4-20mA/0-10V可选，985-Modbus数字接口 | 兼容各类BMS/PLC系统架构，减少信号转换环节，降低系统集成复杂度与故障点 |
| 防护与安装结构 | IP65防护等级外壳，透明保护盖6372（protection cap） | 洁净室高湿/清洁剂环境下的长期可靠性，透明盖便于现场状态目视检查 |
| 取压管路附件 | 6550/6555 Climaset Kunststoff mit 2m PVC Schlauch | 简化现场取压管路布置，减少安装工时与潜在泄漏风险 |
| 校准与维护支持 | 工厂预设校准，部分型号支持现场零点调整 | 降低洁净室停机校准频率，符合GMP对监测设备稳定性的合规要求 |
4. 技术优势与行业标准
技术优势
超低量程专精：±50Pa至0~1000Pa多档可选，分辨率满足ISO 14644-3对洁净室压差监测的精度要求
长期稳定性：硅压阻传感技术配合温度补偿算法，典型年漂移量控制在±1.0%FS以内
灵活输出配置：同一平台支持4-20mA/0-10V/Modbus RTU，适配不同自动化系统架构

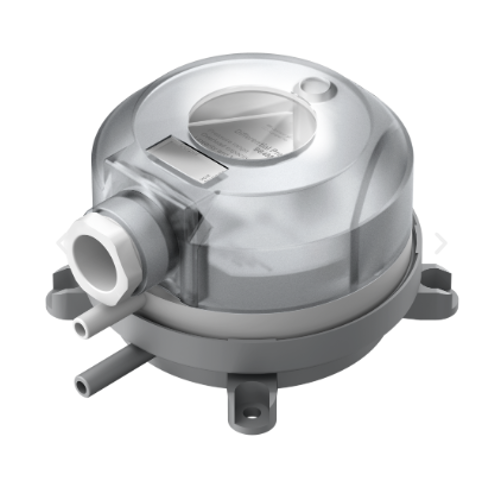

便捷调试设计：930 Climair®系列配备刻度调节旋钮（scaled adjustment knob），无需额外压力计即可设定开关点
介质兼容性：硅胶膜片（Silicone diaphragm）适用于空气及非可燃、非腐蚀性气体，满足洁净室介质要求
符合的行业标准（基于官网公开信息）
CE认证（符合欧盟电气设备安全指令）
防护等级IP54/IP65（依据IEC 60529标准）
ATEX型式试验选项（930 Climair®系列，适用于潜在爆炸性环境）
适用于HVAC及建筑服务领域，符合EN 13779通风系统相关规范要求
5. 客户痛点与价值
| 客户核心痛点 | Beck解决方案价值点 |
|---|---|
| 洁净室压差微小波动导致交叉污染风险 | ±50Pa专用量程+高重复性（±1% switching pressure repeatability）确保微小压差变化可靠捕捉，维持区域压差梯度稳定 |
| 传统传感器在超低量程段精度与线性度不足 | 硅压阻传感技术配合专用信号调理，在20-500Pa区间提供线性输出，减少测量盲区 |
| 洁净室停机校准影响生产连续性与合规性 | 工厂预设校准+部分型号支持现场零点调整，降低维护频次；IP65防护减少环境干扰导致的漂移 |
| 多系统集成时信号协议不兼容 | 4-20mA/0-10V/Modbus RTU多输出可选，无缝对接BMS、PLC及SCADA系统，减少中间转换设备 |
| 洁净室安装空间受限，取压管路布置困难 | Climaset取压套件（6550/6555）集成软管与快速接头，简化狭小空间布线，降低安装复杂度 |
| GMP/FDA审计要求监测数据可追溯、可验证 | 稳定输出配合历史数据记录功能，支持压差趋势分析与合规性报告生成，助力审计准备 |
关于Beck GmbH

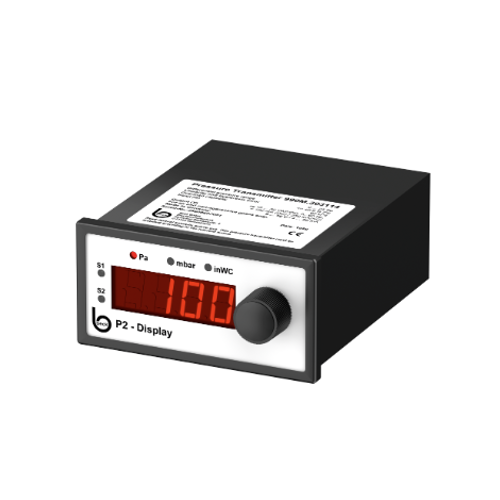

Beck GmbH（Beck Sensortechnik GmbH）成立于1977年，总部位于德国Steinenbronn，专注于压力监测技术的研发与制造。在洁净室超低气压监测（Cleanroom ultra-low pressure monitoring）领域，Beck提供从20 Pa至5,000 Pa量程的差压开关（Differential Pressure Switch）与差压变送器（Differential Pressure Transmitter）产品系列。

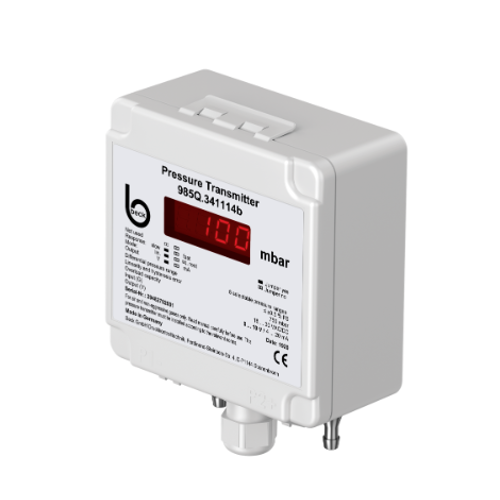

针对洁净室对微压差监测的严苛要求，Beck 984M/985M系列变送器支持-50 Pa至+1000 Pa的超低量程配置，配合4-20 mA或0-10 V标准输出，可精准捕捉洁净室相邻区域间的压差梯度变化。930 Climair®系列差压开关采用刻度调节旋钮设计（scaled adjustment knob），支持20-5,000 Pa范围内无工具设定，简化HVAC系统调试流程。
Beck产品采用硅胶膜片（Silicone diaphragm）与IP54/IP65防护结构，适用于空气及非可燃、非腐蚀性气体介质，满足洁净室环境对设备可靠性与介质兼容性的双重需求。部分型号提供Modbus RTU数字接口选项，便于与建筑管理系统（BMS）集成，实现压差数据的远程监控与趋势分析。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 洁净室超低气压监测 | Beck | 930.80B 222531 Climair© | Differential Pressure Switch |
| 洁净室超低气压监测 | Beck | 930.85B122614 | Differential pressure switch（100-1000Pa） |
| 洁净室超低气压监测 | Beck | 984M.543D14 | differential pressure transmitter 0-500PA 4-20MA |
| 洁净室超低气压监测 | Beck | 984M.5W3314b | Differential pressure transmitter ±100 Pa |
| 洁净室超低气压监测 | Beck | 984M.5X3114b | differential pressure transmitter -50Pa ~ 50Pa, 0 ~ 10V |
| 洁净室超低气压监测 | Beck | 985A.3X3D14b | Differential Pressure Transmitter（-50~50Pa,4~20mA,24VDC） |
| 洁净室超低气压监测 | Beck | 985M.323204b | differential pressure transmitter（4~20mA,0~250Pa,DC24V,±1.0%FS） |
| 洁净室超低气压监测 | Beck | 985M.343204b | differential pressure transmitter（4~20mA,0~1000Pa,DC24V,±1.0%FS） |
| 洁净室超低气压监测 | Beck | 985M.3X3204b | differential pressure transmitter（4~20mA,-50~50Pa,DC24V,±1.0%FS） |
| 洁净室超低气压监测 | Beck | 930.80BEx122231 | Pressure switch test device（20-300Pa） |
| 洁净室超低气压监测 | Beck | 930.83Ex122231 | Pressure switch test device（50-500Pa） |
