咖啡机压力监测
咖啡机压力监测技术详解
1) 工作原理
咖啡机压力监测系统通过Beck差压/压力传感器实时监测萃取腔体、锅炉及管路压力状态：
压力源启动 → 介质（水/蒸汽）流经管路 → Beck压力传感器感知压力变化 → 信号转换（机械位移→电信号） → 控制单元接收反馈 → 执行机构调节泵速/阀门开度 → 维持目标压力区间 → 异常压力触发保护停机
2) 工艺流程
系统上电自检 → Beck传感器初始化校准
预加热阶段 → 监测锅炉压力上升速率 → 901系列压力开关设定阈值保护
萃取阶段 → 930.8x Climair®差压开关监测滤网前后压差 → 判断粉饼阻力状态
压力反馈闭环 → 984M/985M变送器输出4-20mA/0-10V信号 → PLC/PID控制器动态调节
异常保护 → 超压/欠压触发901.21系列真空监控器（Unterdruckwächter = 真空监控器）→ 安全停机
维护提示 → 压差累积数据触发滤网清洗/更换提醒
3) 系统组成
核心部件 | Beck元器件 | 解决的客户痛点 |

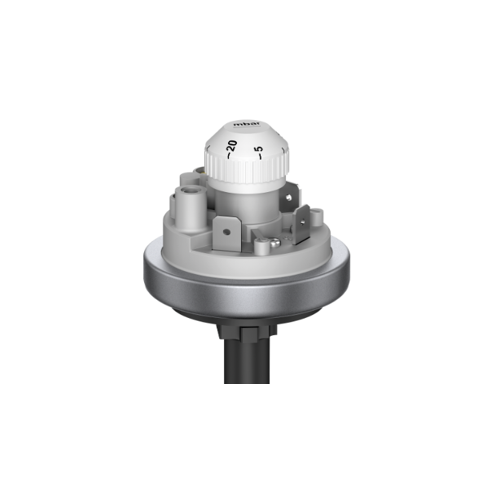

锅炉压力监控 | 901.21系列压力开关 | 防止过热超压，保障萃取温度稳定性 |

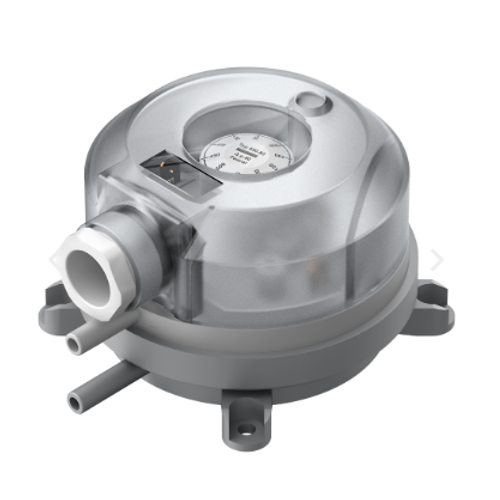

萃取压差监测 | 930.8x Climair®差压开关 | 实时判断粉饼均匀性，避免通道效应 |
管路透气检测 | 901.73 Prescal®可调压力开关 | 快速设定阈值，减少现场调试时间 |
真空辅助排渣 | Unterdruckwächter 901.21 121L4 | 精确监测负压状态，确保废渣完全排出 |

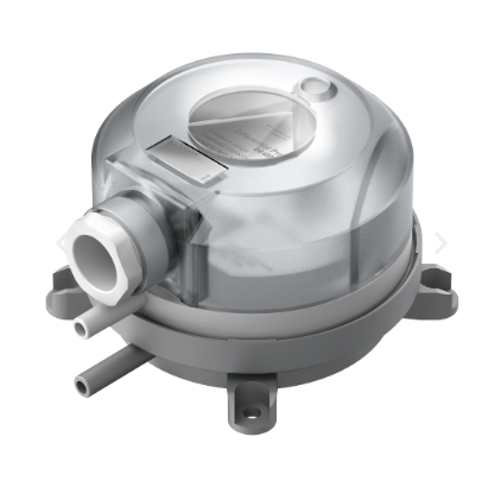

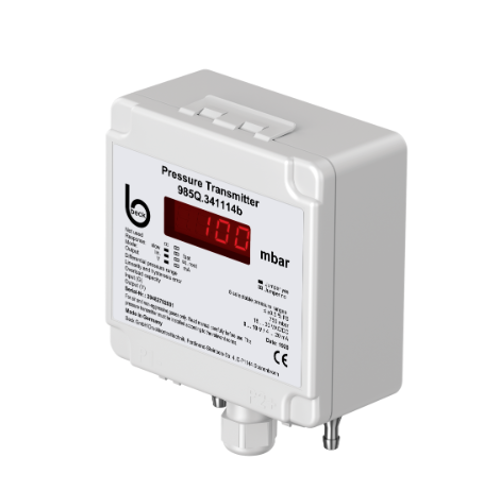

信号远传集成 | 984M/985M差压变送器 | 标准化模拟量输出，兼容主流工业控制系统 |
防护附件 | 6372保护帽（IP65） | 抵御咖啡机内部高温高湿环境，延长传感器寿命 |
4) 技术优势
宽量程覆盖：20 Pa至5,000 Pa差压范围（930.8x系列），适配咖啡机不同工况压力监测需求
工具免调校：Climair®刻度旋钮设计，无需额外压力表即可完成现场设定
介质兼容性：隔膜材质可选EPDM/NBR/FKM，适应水、蒸汽及咖啡油脂介质
防护等级：标准IP54，可选IP65型壳，满足食品设备清洁冲洗要求
认证合规：部分型号通过DVGW燃气应用认证、UL认证
重复性精度：±5% FS（最小±5 Pa），保障萃取压力曲线一致性
5) 客户痛点与价值
客户核心痛点 | Beck解决方案价值点 |
萃取压力波动导致咖啡风味不稳定 | 930.8x系列±5 Pa重复精度，保障每杯萃取压力曲线一致 |
滤网堵塞无法及时预警 | 差压开关实时监测前后压差，压差超限自动提示维护 |
高温高湿环境传感器易失效 | IP65防护+耐腐蚀隔膜材质，适应咖啡机内部工况⚠️需确认具体型号防护等级 |
现场调试复杂耗时 | Prescal®免工具刻度调节，减少安装调试时间⚠️需确认实际效率提升数据 |
安全保护响应滞后 | 901.21系列机械式开关快速响应，超压即时切断⚠️需确认具体响应参数 |
系统集成信号不匹配 | 984M/985M提供4-20mA/0-10V/Modbus多输出选项，兼容主流控制器 |
Beck厂家介绍
Beck GmbH（Beck Sensortechnik GmbH）是德国专业压力监测技术供应商，专注于差压开关、压力变送器及真空监控设备的研发与制造。其产品系列涵盖901、903、911、930、984、985、990等型号，广泛应用于暖通空调、工业过程控制及特种设备领域。
在真空监测应用方面，Beck提供Unterdruckwächter（真空监控器）系列产品，如901.21 121L4等型号，可精确监测-12 kPa至-5 kPa范围内的负压状态。该类设备采用机械式膜片传感原理，无需外部供电即可实现压力阈值切换，适用于对安全性要求较高的真空辅助排渣、负压输送等工况。产品支持IP54/IP65防护等级，部分型号通过ATEX防爆认证及UL认证，满足复杂工业环境的可靠性需求。
历史型号与应用点归类
应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
咖啡机压力监测 | Beck | 901.21 121L4 | Unterdruckwächter |
咖啡机压力监测 | Beck | 16645-0057 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 111L4 SPDT, 16645-0050 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 111L4, 16645-0057 + 6372 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 111L4, 16645-0057, 828 21222W2 2 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 121L4 | Vacuum Pressure Test Device |
咖啡机压力监测 | Beck | 901.21 121M4, 16645-0086 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 121M4 + 6345 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 121M4 SPDT, 16645-0083 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 121M4 SPDT, 16645-0086 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21 121M4, 16645-0041 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21112M4 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.21121M4 16645-0089 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 901.76 111L4 | Vacuum pressure test device |
咖啡机压力监测 | Beck | 14377-7003 | Vacuum switch |
咖啡机压力监测 | Beck | 901.21 121M1 | Vacuum switch |
咖啡机压力监测 | Beck | 901.20 111B2 SPDT, 25051-0001 | Vacuum test device |
咖啡机压力监测 | Beck | 901.20111B2, 25051-0001 | Vacuum test device |
