工业冷却空气监测技术解析

1) 工作原理

冷却空气监测流程：
空气流经文丘里/风道 → 差压开关P1(+)端接入高压侧、P2(-)端接入低压侧 → 膜片感应压差变化 → 机械传动机构驱动微动开关 → 达到设定阈值时触点动作(COM-NC-NO切换) → 输出开关信号至控制系统 → 触发风机启停/过滤器报警/防冻保护等联动控制

2) 工艺流程

1. 系统安装 → 930 Climair®差压开关通过6mm软管接头连接至监测点P1/P2

2. 参数设定 → 旋转刻度旋钮设定切换点(20-5000 Pa范围可选)，无需额外压力表

3. 运行监测 → 实时感应冷却风道压差变化，-20…+85°C环境温度下稳定工作

4. 信号输出 → 压差达到设定值时，Changeover触点(COM-NC-NO)状态切换

5. 系统联动 → 开关信号传输至PLC/控制系统，执行过滤器更换提示、风机联锁、防冻保护等逻辑

6. 维护校准 → 支持现场旋钮微调，配合限制器(0.3/0.5/0.8mm)优化动态响应

3) 系统组成

4) 技术优势

产品技术优势：

• 宽量程覆盖：20 Pa至5,000 Pa多档重叠量程，适配冷却风道微压差至中压差监测需求

• 免工具设定：刻度旋钮直接设定切换点，支持mbar/Pascal/inWC多单位标尺

• 灵活电气配置：标准触点(1.0A/250VAC)与小电流版本(0.1A/24VDC)可选，适配不同控制回路

• 模块化扩展：支持UL认证版本、ATEX型式试验版本、IP65防护等级、风道安装套件等选项

• 长寿命设计：机械式开关结构，≥10^6次切换循环，降低维护频次

符合的行业标准/认证：

• 防护等级：IP54(标配)/IP65(可选)，符合IEC 60529标准

• 电气认证：UL认证版本可选

• 防爆认证：ATEX型式试验版本可选(系列选项)

• 工作温度：–20…+85°C，覆盖工业冷却系统常见环境温度范围

• ⚠️注：EN 50155(轨道交通)、IEC 61373(振动冲击)等标准未在官网该应用页面明确提及，本分析不作关联宣称。

5) 客户痛点与价值

Beck厂家介绍（聚焦工业冷却空气监测应用）

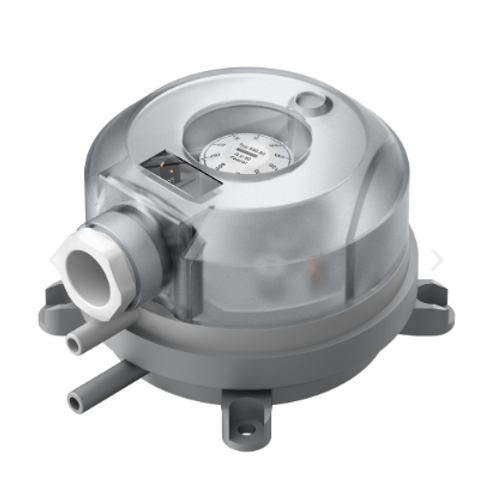

Beck GmbH源自德国，专注压力/真空监测技术逾数十年，其930 Climair®系列差压开关专为HVAC及工业空气系统监测设计。针对工业冷却空气监测场景，930 Climair®采用可调式差压开关架构，支持20 Pa至5,000 Pa重叠量程，通过刻度旋钮实现免仪表设定，简化现场调试流程。产品采用PA 6.6外壳与透明防护盖设计，提供IP54标配及IP65可选防护等级，适应–20…+85°C工业环境温度。电气接口支持AMP 6.3mm快插端子及标准/小电流触点配置，便于集成至各类冷却系统控制回路。在冷却风道压差监测、过滤器状态预警、风机联锁保护及换热器防冻控制等应用中，930 Climair®以机械式可靠结构(≥10^6次切换寿命)与模块化认证选项(UL/ATEX型式试验版本可选)，为工业冷却系统提供稳定的过程监控支持。

历史型号与应用点归类
