高压灭菌器安全监控：Beck压力/真空监测技术应用分析
1. 技术详解
1.1 工作原理
灭菌循环启动 → 预真空阶段(Unterdruckwächter = 真空监控器监测腔体真空度-80~-30kPa) → 蒸汽注入阶段(Pressure switch监测压力上升速率与目标值) → 灭菌保温阶段(Differential pressure transmitter连续监测腔体压力0.1~0.3MPa) → 过滤器压差监控(Differential pressure switch监测HEPA过滤器压降100~5000Pa) → 排气干燥阶段(Vacuum switch确认真空恢复) → 安全联锁信号输出(SPDT触点驱动门锁/PLC) → 循环完成并记录关键参数
1.2 工艺流程
预抽真空：真空开关检测腔体压力≤-30kPa → 确保空气完全排除，避免灭菌死角
蒸汽注入：压力开关监测升压速率 → 防止过快升压导致设备应力损伤
灭菌保温：差压变送器4-20mA输出 → PLC实时记录压力-温度曲线，满足GMP追溯
过滤器监控：低压差开关(100~1000Pa量程) → 提前预警过滤器堵塞，避免灭菌失效
安全联锁：SPDT双触点输出 → 冗余信号驱动机械门锁+电气停机，提升安全等级
排气确认：真空开关检测压力回归大气压 → 允许安全开门，防止烫伤风险
1.3 系统组成
| 核心部件 | Beck元器件 | 解决的客户痛点 |
|---|---|---|

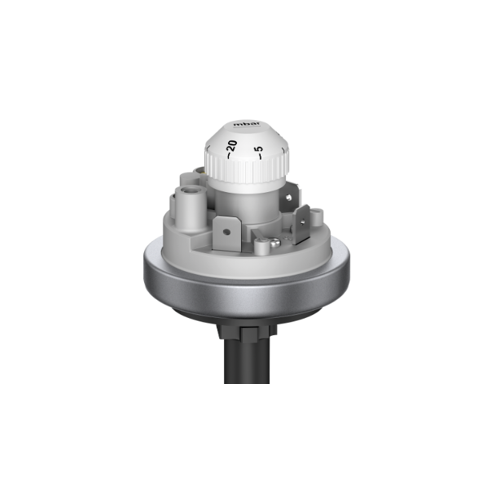

| 灭菌腔体压力监控 | 901系列Pressure switch (e.g. 901.21 121M4) | 切换点精度±1~2% FS，避免参数漂移导致批次报废 |
| 预真空监控 | Unterdruckwächter 901.21 121L4 (-12±1.2/-5±1.2 kPa) | 确保空气排除彻底，防止灭菌失败风险 |

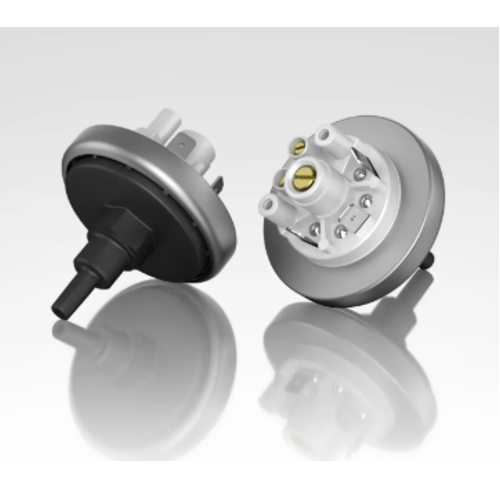

| 过滤器压差监测 | 930系列Differential pressure switch (e.g. 930.85B122614 100-1000Pa) | 低压差高灵敏度检测，提前预警维护需求 |

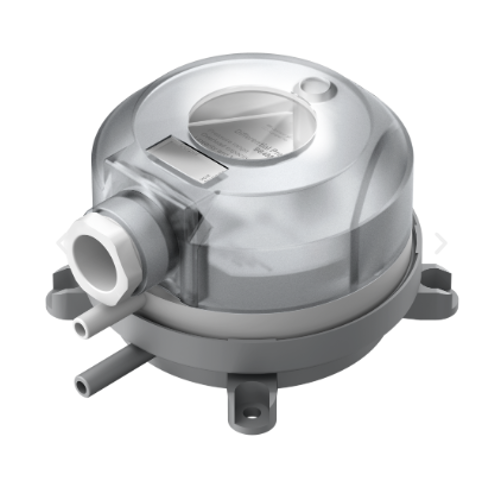

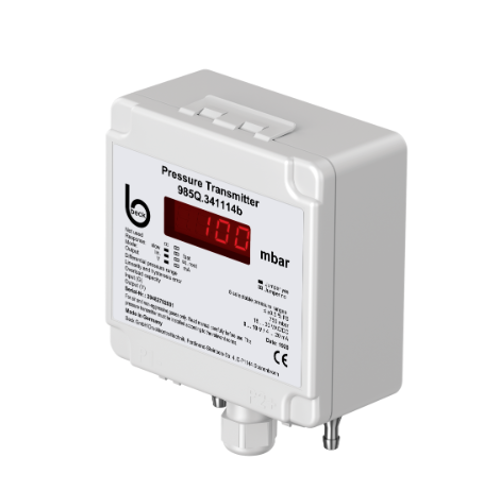

| 连续压力记录 | 984M/985M Differential pressure transmitter (e.g. 984M.543D14 0-500Pa) | 标准4-20mA输出，便于PLC集成与数据追溯 |
| 安全联锁接口 | Pressure switch with SPDT contact | 冗余触点设计，支持SIL/PL安全回路构建 |
1.4 技术优势
切换点精度：±1~2% FS机械式设定，减少温度漂移导致的误动作
量程覆盖：100Pa~25bar可选，适配灭菌器预真空、升压、保温全阶段需求
环境适应性：IP65防护等级，耐受灭菌环境高湿冷凝
材质兼容：接液部件提供不锈钢/黄铜选项，满足蒸汽冷凝腐蚀防护需求
认证支持：符合PED 2014/68/EU压力设备指令框架
1.5 客户痛点与价值
| 客户核心痛点 | Beck解决方案价值点 |
|---|---|
| 灭菌参数微小偏差导致整批次产品报废 | 高精度切换点+机械式无电子漂移设计，提升参数控制稳定性 |
| 过滤器堵塞未及时发现，影响灭菌效果 | 100Pa起测的低压差开关，提前预警维护窗口 |
| 高湿蒸汽环境导致电气元件失效 | IP65防护+冷凝水排放结构设计，提升长期运行可靠性 |
| 安全联锁信号单一，无法满足冗余要求 | SPDT双触点独立输出，支持构建符合ISO 13849的安全回路 |
| GMP验证文档复杂，校准追溯困难 | 提供出厂校准证书+切换点测试报告，简化验证流程 |
2. 厂家介绍
Beck GmbH（德国）专注压力/真空监测技术逾40年，901系列压力开关采用机械式膜片传感原理，无电子元件设计提升长期稳定性与抗干扰能力。在医疗高压灭菌器领域，产品支持真空预排、蒸汽压力、过滤器压差等多点监控需求，切换点可根据灭菌循环曲线定制。接液部件提供不锈钢选项，满足医疗设备的材质追溯与耐腐蚀要求。产品符合德国制造标准，⚠️需确认：具体型号在医疗应用的认证状态建议与官方技术文档核对。
3. 历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 高压灭菌器安全监控 | Beck | 901.21 121M1 | Vacuum switch |
| 高压灭菌器安全监控 | Beck | 901.21 121L4 | Unterdruckwächter |
| 高压灭菌器安全监控 | Beck | 930.85B122614 | Differential pressure switch |
| 高压灭菌器安全监控 | Beck | 930.87B122614 | Differential pressure switch |
| 高压灭菌器安全监控 | Beck | 984M.543D14 | Differential pressure transmitter |
| 高压灭菌器安全监控 | Beck | 985M.3X3D14b | Differential pressure transmitter |
