风管流量监控
风管流量监控（Duct flow supervision）技术详解
1) 工作原理
风管气流产生压差 → Beck差压开关膜片感应压差变化 → 机械触点/电子信号转换 → 输出开关量或模拟量信号 → BMS/PLC控制系统接收 → 执行风机调速/风阀开度调节 → 维持设定流量范围
2) 工艺流程
在风管直管段安装取压嘴（上下游≥5倍管径） →
连接Beck差压开关软管接口(6555 Climaset) →
通过刻度旋钮设定流量对应的压差阈值(20-5000 Pa) →
系统上电，差压开关进入监测状态 →
实时压差与设定值比较，超限触发SPDT/DPDT触点动作 →
控制信号传输至执行机构完成风量调节 →
运行数据记录用于滤网堵塞预警与维护分析
3) 系统组成
| 核心部件 | Beck元器件 | 解决的客户痛点 |
|---|---|---|

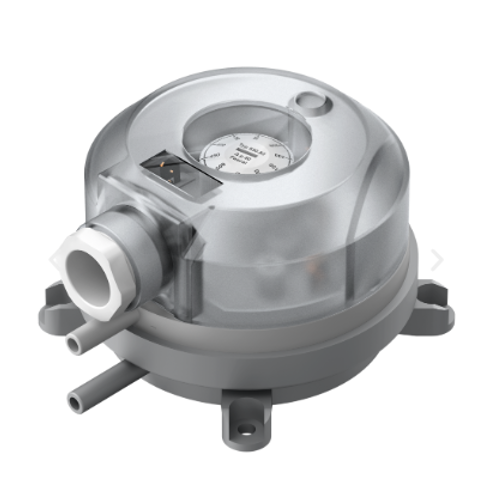

| 差压检测传感器 | 930 Climair®系列差压开关(如930.80B/930.83/930.85) | 低量程(20-5000 Pa)精准检测，硅胶膜片提升小压差信号灵敏度 |
| 信号输出接口 | SPDT/DPDT机械触点或984M/985M系列4-20 mA变送器 | 兼容继电器控制与PLC/DCS系统，降低集成复杂度 |
| 防护与安装组件 | 6372防护帽(IP65)、6555 Climaset连接软管 | 适应风管振动、潮湿环境，减少现场安装调试时间 |
| 量程调节机构 | Prescal©刻度旋钮免工具调节 | 无需额外压力计即可现场设定，降低调试成本 |
4) 技术优势与行业标准
宽量程覆盖：20 Pa至5,000 Pa多档位可选，适配不同风管尺寸与流速需求
机械式稳定结构：无电子元件漂移风险，长期运行稳定性高
防护等级：标配IP54透明盖(6313)，可选IP65防护组件(6372 protection cap)
特殊环境适配：Ex型号(如930.83EX/930.85EX)提供ATEX类型测试认证选项
行业规范符合性：机械接口G1/8或软管连接适配HVAC通用取压标准；工作温度范围-20°C至+70°C
免工具调试：Prescal©技术实现刻度直读设定，符合通风系统安装对调试效率的要求
5) 客户痛点与价值
| 客户痛点 | Beck解决方案价值 |
|---|---|
| 风管压差信号微弱(＜100 Pa)难以稳定检测 | 930 Climair®专为低量程优化，20 Pa起始量程+硅胶膜片技术，提升小信号信噪比 |
| 现场调试需携带压力计，效率低 | Prescal©刻度旋钮设计，直接读取设定值(Pa/mbar)，减少调试工具依赖 |
| 风管振动导致误触发 | 机械阻尼结构+可调切换差(hysteresis)，过滤瞬态干扰信号 |
| 多区域风管系统需差异化设定 | 同一系列多量程型号(930.80/83/85/87)覆盖全工况，备件管理简化 |
| 维护人员难以判断开关状态 | 透明盖设计(6313)可视触点状态，配合6372防护帽实现IP防护与可视性平衡 |
Beck厂家介绍（聚焦风管流量监控应用）
Beck GmbH（德国）深耕压力监测技术50余年，其930 Climair®系列差压开关专为HVAC系统风管流量监控(Duct flow supervision)场景开发。该系列采用机械式膜片传感原理，量程覆盖20-5,000 Pa，支持Prescal©免工具刻度调节，适用于空气及非可燃、非腐蚀性气体介质。产品标配IP54防护，可选Ex认证型号满足特殊环境要求。在轨道交通车辆通风、船舶舱室空调、工业厂房新风系统等应用中，Beck差压开关为风量平衡、滤网堵塞预警、防冻保护等控制逻辑提供可靠信号输入，助力系统高效稳定运行。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 风管流量监控 | Beck | 930.80B 222531 Climair© | Differential Pressure Switch |
