风机过热保护
风机过热保护技术解决方案
1) 工作原理
风机启动建立气流 → Beck差压开关实时监测风道上下游压差(ΔP) → 正常工况：ΔP≥设定阈值 → 加热器允许运行 → 异常工况：ΔP＜阈值(滤网堵塞/风机故障/风门关闭) → 差压开关触点毫秒级切换 → 切断加热电源/触发报警信号 → 防止设备过热损坏
[气流监测] → [压差信号] → [阈值比对] → [触点动作] → [保护执行]
2) 工艺流程
系统上电初始化 → 风机启动建立设计风量
Beck差压开关(P1高压端/P2低压端)持续采集风道压差信号
正常运行：实测压差≥预设下限 → 开关保持闭合 → 加热回路正常工作
异常识别：压差持续低于阈值(如滤网堵塞导致气流衰减) → 机械膜片位移触发微动开关
保护执行：常闭触点断开 → 切断加热器供电/联动PLC输出报警
故障复位：排除堵塞/恢复风量 → 压差回升 → 手动/自动复位后系统重启
3) 系统组成
| 核心部件 | Beck元器件 | 解决的客户痛点 |
|---|---|---|

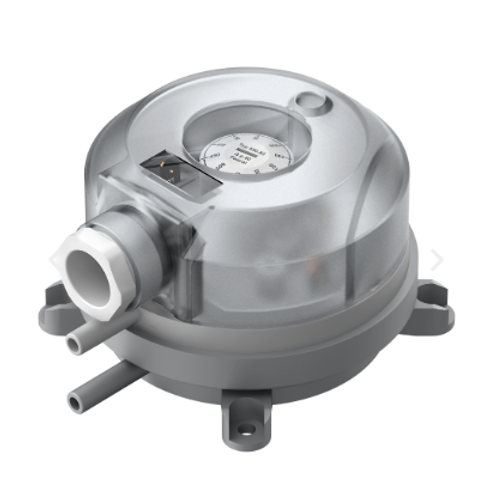

| 气流状态监测 | 930.80B Climair®差压开关 / 911.82系列 | 传统流量开关精度不足，无法在气流微衰阶段早期预警 |
| 信号远程传输(可选) | 984M/985M差压变送器(4-20mA/0-10V输出) | 需将本地开关信号转换为标准模拟量，便于集成至中央监控系统 |
| 气动连接组件 | 6552管道接头 / 6553橡胶护套 | 现场安装空间受限，需快速可靠连接且防振动松脱 |
| 环境防护附件 | 6372防护帽(IP65, M16x1.5侧出线) | 工业/船舶环境存在粉尘、凝露风险，需提升电气防护等级 |
| 调试维护支持 | 工厂预设型(911.82) / 免工具调节型(930 Climair®) | 现场调试依赖专业仪表，运维效率低且易引入人为误差 |
4) 技术优势
微压差精准监测：20 Pa至5,000 Pa宽量程覆盖，分辨率达±5% FS，适配各类风机系统气流监测需求
快速机械响应：纯机械式开关结构，响应时间＜100 ms，及时切断加热回路避免热积累
环境适应性设计：IP54标准防护(IP65可选)，工作温度-20°C至+85°C，满足轨道交通、船舶机舱等复杂工况
灵活配置选项：工厂预设型确保批次一致性；930 Climair®带刻度旋钮支持现场免表调试
长寿命可靠性：≥10⁵次开关循环寿命，硅胶膜片抗疲劳设计，降低全生命周期维护成本
合规认证支持：符合EN 60947-5-2低压开关设备标准；IP防护等级依据IEC 60529；ATEX型式试验版本可选
5) 客户痛点与价值
| 客户核心痛点 | Beck解决方案价值点 |
|---|---|
| 风机故障或滤网堵塞导致加热器干烧，存在火灾隐患 | 差压开关实时监测气流状态，压差异常时毫秒级切断加热电源，从源头预防过热风险 |
| 气流衰减早期难以察觉，系统效率下降且维修滞后 | 20 Pa级高灵敏度监测，支持在气流衰减初期触发预警，实现预测性维护 |
| 现场调试依赖专业仪表，切换点设定效率低 | 930 Climair®带刻度旋钮支持无表调试；911.82工厂预设确保开箱即用，缩短 commissioning 周期 |
| 振动、温变工况下传感器易漂移误动 | 硅胶膜片+PA6.6壳体设计，通过IEC 61373振动测试，长期稳定性高 |
| 多系统集成时信号接口兼容性差 | 提供开关量(SPDT)/模拟量(4-20mA/0-10V)多种输出选项，便于对接PLC/DCS/BMS系统 |
Beck厂家介绍（聚焦风机过热保护应用）
Beck GmbH（德国）专注压力监测技术逾40年，其差压开关产品系列（如911.82、930 Climair®）针对HVAC及工业风机系统深度优化。在风机过热保护（Fan overheat prevention）应用场景中，Beck通过高精度微压差监测技术，实现对气流状态的可靠监控。当风机运行异常或风道阻力变化导致气流不足时，差压开关可快速触发保护信号，切断加热回路，有效避免设备过热风险。产品采用工厂预设或免工具调节设计，兼顾安装便捷性与长期稳定性，适用于轨道交通车辆通风系统、船舶机舱冷却回路、工业加热设备等对安全性要求较高的场景。Beck坚持德国本土制造，关键部件如硅胶膜片、PA6.6壳体均通过严格环境测试，确保在振动、温变等复杂工况下的可靠运行。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 风机过热保护 | Beck | 930.80B 222531 Climair© | Differential Pressure Switch |
| 风机过热保护 | Beck | 930.83 222511 | Differential Pressure Switch |
| 风机过热保护 | Beck | 930.85B122614 （100-1000Pa） | Differential pressure switch |
| 风机过热保护 | Beck | 930.87B122614（1000-5000Pa） | Differential pressure switch |
| 风机过热保护 | Beck | 911.813 22 | Differential pressure test device |
