变压器冷却油压力保护技术解决方案

1. 技术详解

1.1 工作原理

变压器冷却油压力监测系统运行流程：

冷却油泵启动 → 油路建立压力 → Beck 901压力开关实时监测油压 → 压力值与预设阈值比较 →
├─ 压力正常：开关保持闭合/断开状态，系统正常运行
├─ 压力过低：触发低压报警信号 → 启动备用泵或停机保护
└─ 压力过高：触发高压报警信号 → 开启泄压阀或停机保护

1.2 工艺流程

1. 系统上电初始化 → Beck压力开关完成自检

2. 冷却油循环建立 → 油压逐步上升至工作区间

3. 压力开关持续采样 → 机械 snap-action 机构响应压力变化

4. 阈值判断逻辑执行 → SPDT触点状态切换

5. 信号输出至PLC/DCS → 执行保护或报警动作

6. 压力恢复后 → 开关自动复位或手动复位

1.3 系统组成

1.4 技术优势

产品技术优势：

• 机械式snap-action切换机构，抗振动、抗电磁干扰，适合轨道交通/工业现场

• 工厂预设定值（factory-set）或Prescal®可调版本，满足不同调试需求

• 宽压力范围覆盖：真空-900 mbar至过压12 bar，适配各类变压器油路工况

• 多材质隔膜与连接件可选，兼容矿物油、合成酯类冷却介质

• 防护等级可选IP44/IP54/IP65，适应户外/户内安装环境

符合的行业标准：

• 防护等级：IP44/IP54/IP65（依据EN 60529）

• 电气安全：UL认证（部分型号）

• 气体应用：DVGW认证

• 防爆要求：ATEX认证版本

1.5 客户痛点与价值

2. 厂家介绍

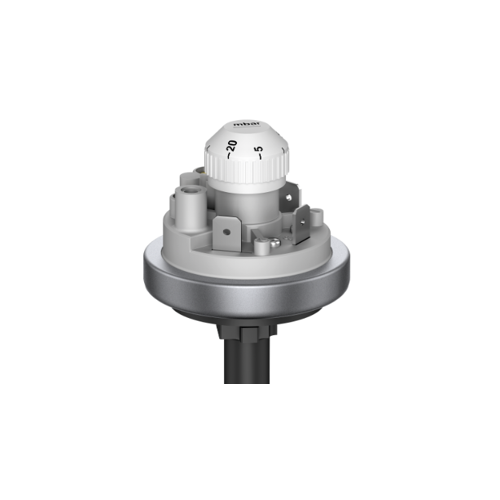

Beck GmbH（德国）专注于定制化压力监测技术，为工业、HVAC及OEM领域提供机械式压力开关与差压变送器。Series 901作为其经典机械压力开关平台，凭借snap-action切换机构与多材质配置选项，可适配液体与气体介质的过压、真空及差压监控需求。

在变压器冷却系统应用中，901系列通过工厂预设定值或Prescal®现场可调设计，为冷却油压力保护提供可靠的双位控制信号。产品支持NBR/EPDM/FKM等多种隔膜材质，兼容矿物油及合成酯类冷却介质；G1/4、M10x1等连接选项便于集成至现有油路系统。防护等级最高可达IP65，配合6372防护帽等附件，适应变电站户外安装环境。

Beck采用精益生产模式，确保机械式压力开关在-40℃~+85℃工况下保持切换精度±10%，为变压器冷却系统的压力保护提供长期稳定的技术支撑。

3. 历史型号与应用点归类
