VAV变风量系统控制
VAV变风量系统控制：Beck差压监测技术应用分析
1. 技术详解
1.1 工作原理
风管静压/差压变化 → Beck差压变送器实时感知 → 标准信号(4-20mA/0-10V/Modbus)输出 → DDC/BMS控制器接收 → PID算法计算调节量 → 执行器驱动VAV风阀开度调整 → 风量/压力回归设定值 → 系统动态平衡
1.2 工艺流程
传感器部署：Beck差压变送器安装于送风主管/支管测压点，监测静压或差压参数
信号采集：压阻式传感单元将压力变化转换为电信号，经信号调理输出标准模拟/数字量
控制运算：BA系统比较实测值与设定阈值，计算风阀调节指令
执行调节：电动执行器接收指令，动态调整VAV末端风阀开度
闭环反馈：系统持续监测压力变化，实现风量按需分配与节能运行
1.3 系统组成与Beck元器件对应关系
| 核心部件 | Beck元器件系列 | 解决的客户痛点 |
|---|---|---|

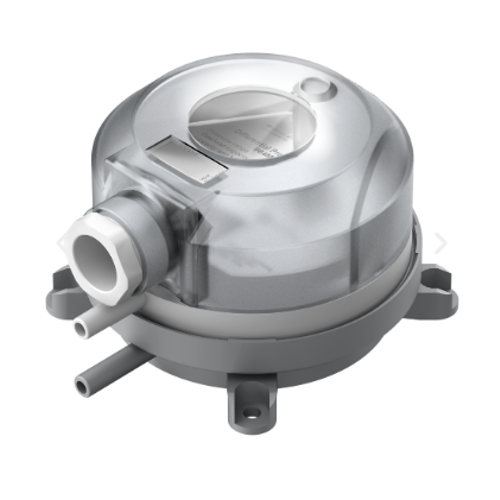

| 差压监测传感器 | 984M/985M系列差压变送器 | 多量程可选（低至±100 Pa），适应不同风管压力等级，减少备件型号 |
| 信号输出接口 | 4-20mA/0-10V/Modbus RTU可配置 | 兼容主流DDC/BMS系统，降低系统集成复杂度与调试成本 |
| 零点校准模块 | 手动M键校准(984M)/自动零点补偿(984A/Q) | 消除安装位置误差，减少现场调试时间与维护频次 |
| 响应时间配置 | 跳线可选快/慢响应模式 | 适配不同控制回路动态特性，避免压力振荡与控制不稳定 |
| 体积流量计算 | 平方根输出选项(可选) | 直接支持风量监测逻辑，简化控制算法与编程工作量 |
1.4 技术优势与行业标准
产品技术优势
多量程灵活性：单台984系列支持多达8个压力范围，通过跳线或旋转开关现场切换，降低库存管理成本
输出信号兼容：3线制支持0-10 V/4-20 mA切换，2线制4-20 mA简化布线，985-Modbus支持数字通信
零点校准便捷：984M系列支持 depressurized 状态下M键一键零点校准；984A/Q系列自动零点补偿
响应特性可配：跳线配置快/慢响应时间，适配VAV控制回路不同动态需求
安装位置自由：任意角度安装，零点校准功能消除位置误差影响
体积流量支持：输出信号可切换线性/平方根特性，直接用于风量计算
符合的行业标准（基于官网公开信息）
适用介质：空气及非可燃、非腐蚀性气体（air and non‑aggressive gases）
防护等级：IP65
电气安全：CE认证
输出标准：4-20 mA / 0-10 V 工业模拟信号规范
1.5 客户痛点与Beck解决方案价值
| 客户核心痛点 | Beck解决方案价值点 |
|---|---|
| 风管压力波动导致VAV控制振荡 | 可配置响应时间+多量程精准匹配，提升控制回路稳定性与调节精度 |
| 现场调试零点漂移耗时耗力 | 现场按键零点校准/自动补偿功能，缩短调试周期，降低运维门槛 |
| 不同项目压力范围差异大，备件管理复杂 | 单台设备多量程可选，减少备件型号种类，降低采购与库存管理成本 |
| 与BA系统集成接口不统一 | 标准4-20mA/0-10V/Modbus RTU输出，兼容主流楼宇控制系统，简化集成 |
| 低差压工况测量精度要求高 | 压阻式传感技术，支持低至±100 Pa量程，满足VAV末端精细风量控制需求 |
2. 厂家介绍
Beck GmbH（德国）专注压力与差压传感技术研发，其984/985系列差压变送器针对建筑自动化与HVAC应用场景优化设计。在VAV变风量系统控制领域，产品支持多量程现场切换、灵活信号输出配置及便捷零点校准功能，助力实现风管静压稳定监测与风量精准调节。设备采用压阻式测量原理（piezoresistive pressure transducer），适用于空气及非可燃、非腐蚀性气体介质，安装位置灵活，响应特性可配置，为楼宇能源管理与室内环境控制提供可靠传感支持。984系列更提供平方根输出选项，直接支持体积流量计算，简化VAV控制逻辑实现。
3. 历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|

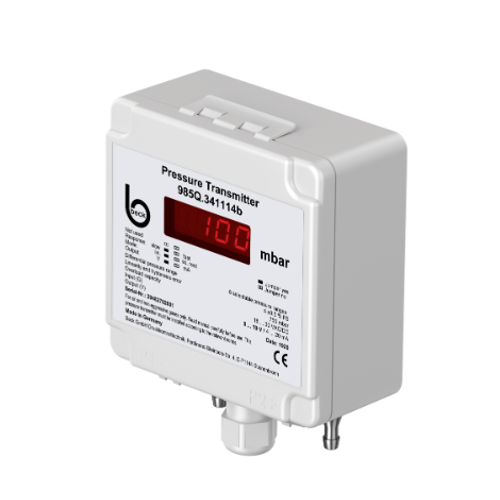

| VAV变风量系统控制 | Beck | 985VM.33A314b | Transmitter for Volume Flow or Flow Velocity |
