真空设备安全联锁开关
真空设备安全联锁开关技术详解
半导体行业真空监测应用分析
1) 工作原理
真空度实时监测 → 膜片式传感元件采集压力信号 → 机械/电子阈值比较 → 联锁触点状态切换 → 安全停机或报警信号输出 → 设备保护机制激活
2) 工艺流程
设备启动前真空预检 → 确认系统初始真空度达标 → 允许工艺启动
运行中连续真空监测 → 实时比对设定阈值 → 异常波动即时响应
真空泄漏/失效检测 → 联锁信号触发 → 工艺腔体隔离/泵组停机
故障状态锁定 → 声光报警提示 → 维护人员介入排查
故障复位后真空重建 → 重新验证阈值 → 恢复生产流程
3) 系统组成
核心部件 | 对应[Beck]元器件 | 该元器件解决的客户痛点 |

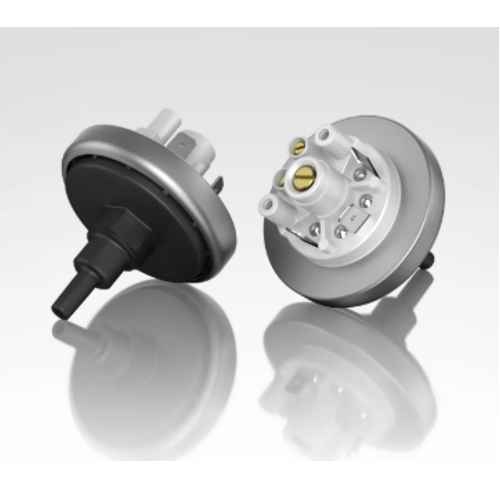

真空监测传感器 | 901系列压力开关（Vacuum/Unterdruckwächter = 真空监控器配置） | 高精度真空阈值检测，避免误触发导致非计划停机 |
信号传输接口 | 防护帽6372（protection cap, IP65, M16x1.5） | 半导体洁净室环境下的密封防护，防止颗粒污染 |

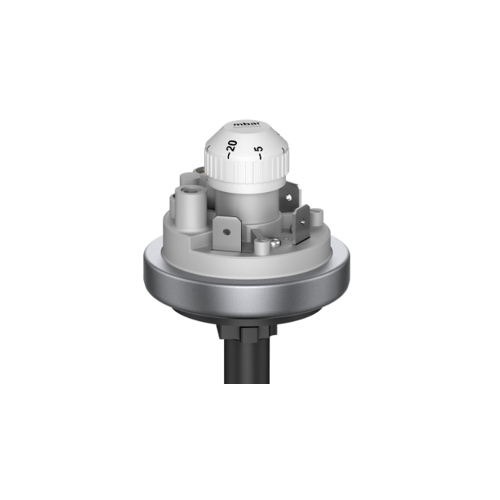

设定点调节模块 | Prescal©可调版本（901.73系列） | 现场免工具快速校准，减少产线维护时间 |
介质兼容组件 | PPS/金属压力接口选配 | 适配半导体工艺中的腐蚀性气体介质 |
状态反馈单元 | SPDT触点配置（901.21系列） | 双路信号输出，支持主控+备用监控冗余设计 |
4) 技术优势
宽量程覆盖：支持mbar级至kPa级真空监测，适配不同工艺腔体真空度要求
高重复精度：工厂预设版本确保切换点一致性，降低批次间工艺波动
材料兼容性：压力接口可选PPS或金属材质，适配半导体工艺气体环境
紧凑安装设计：支持侧面M16x1.5接线，节省洁净室有限安装空间
防护等级：可选配6372防护组件实现IP65防护，满足洁净室安装要求行业标准符合性：产品设计参考工业压力开关通用规范，具体认证信息
5) 客户痛点与价值
客户核心痛点 | [Beck]解决方案价值点 |
真空泄漏检测灵敏度不足，导致工艺良率波动 | 901系列支持±5mbar级精细阈值设定，实现早期预警，减少晶圆污染风险 |
洁净室安装空间受限，传统开关体积过大 | 紧凑型机械式设计，配合6372防护帽实现侧面接线，优化布局空间 |
工艺气体腐蚀导致传感器寿命缩短 | 可选PPS/不锈钢压力接口，提升腐蚀性介质环境下的长期稳定性 |
定期校准影响产线连续运行效率 | Prescal©免工具设点调节功能，支持现场快速校准，缩短维护窗口 |
多设备联锁信号同步性要求高 | SPDT触点配置支持双路独立输出，便于构建冗余监控回路 |
真空阈值设定依赖专业工具 | 工厂预设版本出厂即校准，减少现场调试复杂度 |
Beck厂家介绍
Beck GmbH作为德国工业压力监测技术供应商，其901系列机械式压力开关专为严苛工业环境设计。在真空监测应用领域，Unterdruckwächter（真空监控器）产品通过可靠的膜片传感技术，实现对设备真空系统的稳定监控。系列产品提供工厂预设与Prescal©现场可调两种配置模式，配合6372等IP65防护组件，可满足洁净室等对密封性有要求的安装场景。产品支持PPS或金属压力接口选配，适配不同介质工况，在半导体设备真空联锁、泵组保护等应用中提供可靠的压力监测支持。
历史型号与应用点归类
应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
真空设备安全联锁开关 | Beck | 16645-0057 | Vacuum pressure test device |
真空设备安全联锁开关 | Beck | 901 21 111 M4 | vacuum pressure test device |
真空设备安全联锁开关 | Beck | 901 78 111 M4 | vacuum pressure test device |
真空设备安全联锁开关 | Beck | 901.20.111 D4 | vacuum pressure test device |
真空设备安全联锁开关 | Beck | 901.21 111L4 | Vacuum pressure test device |
真空设备安全联锁开关 | Beck | 901.21 121L4 | Vacuum Pressure Test Device |
真空设备安全联锁开关 | Beck | 901.21 121M4 | Vacuum pressure test device |
真空设备安全联锁开关 | Beck | 901.21111L4 | vacuum pressure test device |
真空设备安全联锁开关 | Beck | 901.21112M4 | Vacuum pressure test device |
真空设备安全联锁开关 | Beck | 901.21121M4 | Vacuum pressure test device |
真空设备安全联锁开关 | Beck | 901.76 111L4 | Vacuum pressure test device |
真空设备安全联锁开关 | Beck | 14377-7003 | Vacuum switch |
真空设备安全联锁开关 | Beck | 901.21 121M1 | Vacuum switch |
真空设备安全联锁开关 | Beck | 901.20 111B2 | Vacuum test device |
真空设备安全联锁开关 | Beck | 901.20111B2 | Vacuum test device |
真空设备安全联锁开关 | Beck | 901.21 121L4 | Unterdruckwächter |
