定制化压力监测模块
定制化压力监测模块技术详解（轨道交通/船舶真空监测应用）
1) 工作原理
系统启动 → 真空/压力信号采集（Beck传感器膜片感应） → 机械/电子信号转换 → 阈值比对与逻辑判断 → 开关量/模拟量输出 → 执行机构响应（泵阀控制/报警触发） → 状态反馈与文档记录
2) 工艺流程
需求分析 → 确定压力范围/介质类型/接口规格/防护等级要求
方案定制 → 选择Beck传感器系列（901/930/984等）+ 配置连接方式与输出制式
元器件选型 → 匹配膜片材料（EPDM/NBR/FKM/硅胶）+ 防护组件（6372/6345）
集成组装 → 品牌标识植入 + 客户专属文档配套 + 功能校准测试
交付验证 → 出厂校准报告 + 应用技术文档 + 现场支持
3) 系统组成
核心部件 | Beck元器件 | 解决的客户痛点 |

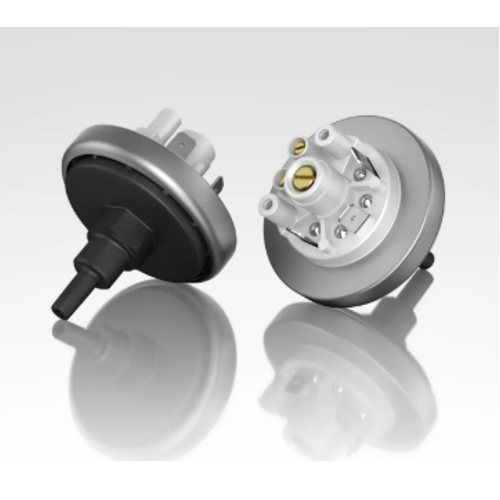

真空压力感知单元 | Series 901/903 Pressure Switches | 宽量程覆盖（±5 mbar至12 bar），适应列车/船舶不同真空度监测需求 |
差压监测模块 | Climair® Series 930 Differential Pressure Switches | 无需额外仪表即可现场设定阈值，降低车载设备调试复杂度 |

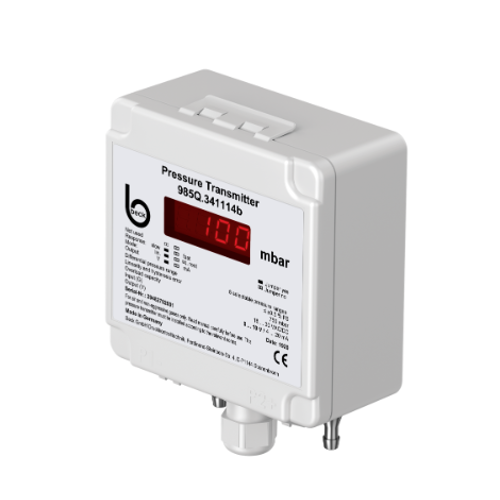

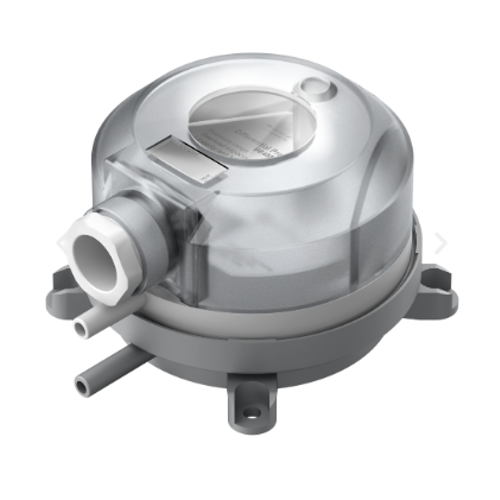

信号变送单元 | Series 984/985 Differential Pressure Transmitters | 多量程切换+双输出配置，兼容既有控制系统架构 |
防护与连接组件 | Protection caps (6372/6345) + 定制接口 | 满足IP65防护+特殊连接需求，提升振动/潮湿环境适应性 |
定制化文档与标识 | Customer-specific documentation + Logo placement | 符合客户CI规范，简化供应链管理与运维追溯 |
4) 技术优势
量程灵活：覆盖±5 mbar至12 bar，支持真空/微压/中高压多场景

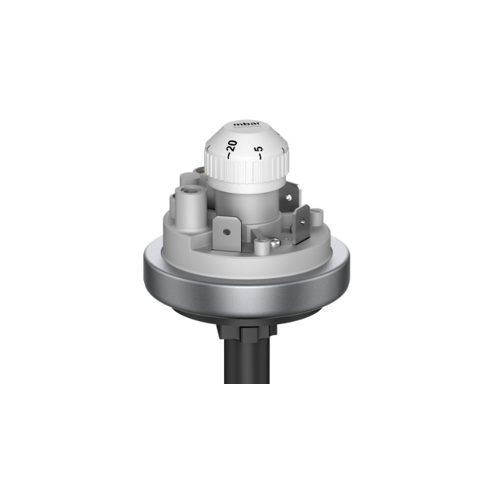

配置便捷：Prescal®可调旋钮设计，支持工具免调试设定，缩短现场调试周期
介质兼容：PPS/金属压力接口+多材质膜片选项，适配水/空气/非腐蚀性气体等介质
输出多样：4-20 mA/0-10 V/Modbus RTU等信号制式可选，降低系统集成复杂度
防护等级：标准IP54，可选IP65配置
行业适配：产品设计参考EN 50155（轨道交通电子设备）、IEC 61373（冲击振动）等标准要求
5) 客户痛点与价值
客户核心痛点 | Beck解决方案价值点 |
真空系统阈值设定复杂，调试周期长 | Prescal®系列支持刻度旋钮现场设定，减少校准设备依赖，提升调试效率 |
多系统集成时接口/信号不匹配 | 提供定制连接选项+多输出制式，降低系统对接成本与改造风险 |
运维文档与品牌标识不统一 | 支持客户专属文档格式+Logo植入，提升资产管理效率与品牌一致性 |
恶劣工况下传感器可靠性不足 | 膜片材料+防护等级可选配置，增强振动/潮湿/温度变化环境适应性 |
小批量定制成本高、交期长 | 灵活最小起订量策略，平衡质量/成本/交付周期 |
Beck GmbH厂家介绍（聚焦真空监测应用）
Beck GmbH（德国）专注于压力与真空监测技术，产品覆盖压力开关、差压变送器及定制化传感模块。在轨道交通真空集便器（Vacuum Toilet Systems）应用中，Beck提供Unterdruckwächter（真空监控器）系列（如Series 901），支持-12 kPa至-850 mbar等真空范围监测，满足列车卫生系统对可靠性与紧凑安装的需求。Climair®差压开关（Series 930）适用于通风与过滤状态监控，其无工具设定特性简化了车载设备维护流程。定制化服务支持品牌标识、接口规格及技术文档的客户化配置，助力系统集成商实现标准化与差异化的平衡。
历史型号与应用点归类（真空监测相关）
应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
真空监控器 | Beck | 901.21 121L4 | Unterdruckwächter |
真空压力测试装置 | Beck | 16645-0057 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901 21 111 M4 | vacuum pressure test device |
真空压力测试装置 | Beck | 901 78 111 M4 | vacuum pressure test device |
真空压力测试装置 | Beck | 901.20.111 D4 | vacuum pressure test device |
真空压力测试装置 | Beck | 901.21 111L4 SPDT, 16645-0050 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.21 111L4, 16645-0057 + 6372 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.21 111L4, 16645-0057, 828 21222W2 2 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.21 121L4 | Vacuum Pressure Test Device |
真空压力测试装置 | Beck | 901.21 121M4, 16645-0086 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.21 121M4 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.21 121M4 SPDT, 16645-0083 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.21 121M4 SPDT, 16645-0086 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.21 121M4, 16645-0041 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.21111L4 No.16645-0019 | vacuum pressure test device |
真空压力测试装置 | Beck | 901.21112M4 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.21121M4 16645-0089 | Vacuum pressure test device |
真空压力测试装置 | Beck | 901.76 111L4 | Vacuum pressure test device |
真空开关 | Beck | 14377-7003 | Vacuum switch |
真空开关 | Beck | 901.21 121M1 | Vacuum switch |
真空测试装置 | Beck | 901.20 111B2 SPDT, 25051-0001 | Vacuum test device |
真空测试装置 | Beck | 901.20111B2, 25051-0001 | Vacuum test device |
