真空集便器压力监控

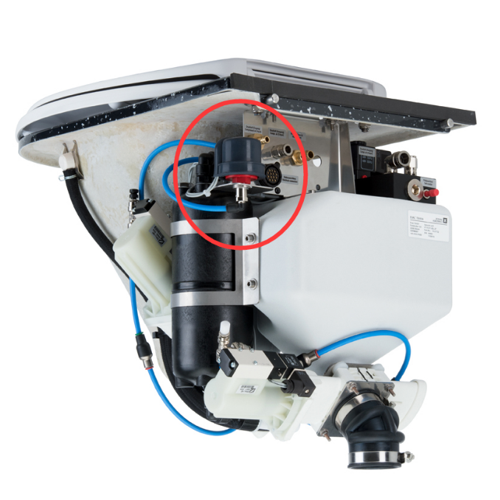

真空集便器压力监控（列车用）技术详解
1) 工作原理
列车卫生间使用 → 排污阀开启 → 真空发生器启动 → 管路负压建立（-25至-50 kPa） → Beck Unterdruckwächter（真空监控器）实时监测 → 真空度达设定阈值 → 开关信号输出至列车控制系统 → 执行排污/保压/故障报警 → 排污完成系统复位 → 待命状态
2) 工艺流程
系统初始化 → 压力开关自检完成
乘客使用卫生间 → 排污请求信号发出
真空发生装置启动 → 管路抽真空
Beck 901系列真空压力开关监测管路负压 → 实时比对设定动作点
真空度达到预设值（如-30 kPa） → 开关触点动作输出信号
列车控制系统接收信号 → 开启排污阀执行排污
排污过程持续监测 → 真空度异常时触发报警
排污完成 → 系统泄压复位 → 压力开关恢复待命状态
3) 系统组成
核心部件 | Beck元器件 | 解决的客户痛点 |

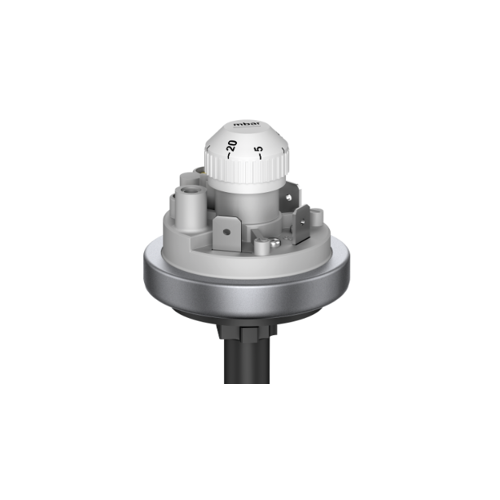

真空度监测传感器 | 901.21系列 Unterdruckwächter（真空监控器） | 传统机械式仪表响应慢、精度低，Beck膜片式结构实现快速精准负压监测 |
信号输出模块 | 901系列压力开关SPDT触点配置 | 列车控制系统需可靠开关量信号，Beck提供6A/250VAC稳定输出能力 |
环境防护组件 | 6372保护帽（IP65） | 列车卫生间高湿、振动环境易导致电气故障，Beck防护配件提升系统可靠性 |
安装连接件 | G1/4/G1/8金属接头 | 适配列车管路标准接口，减少现场改装成本与泄漏风险 |

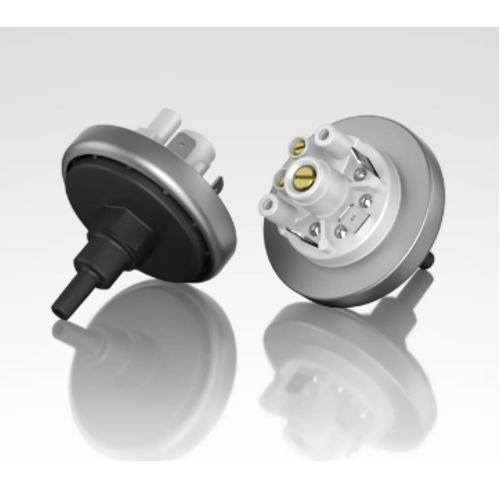

微差压监测（选配） | 930.80B系列差压开关 | 过滤器堵塞预警需求，Beck微差压产品支持100-5000Pa灵敏监测 |
4) 技术优势
宽温域适应性：-40℃至+130℃工作温度范围，满足列车全球运行环境要求
机械式无源设计：901系列采用纯机械膜片结构，无需外部供电，提升系统本质可靠性
出厂定制设定：动作点/回复点工厂预置（如-35/-30 kPa），避免现场调试误差
介质兼容性：可选不锈钢/黄铜接头及EPDM/FKM密封材质，适配含清洁剂蒸汽的复杂介质
安装灵活性：支持面板安装、DIN导轨安装及直接管路连接，适配列车不同布局需求
行业标准符合性：产品设计参考EN 50155轨道交通电子设备标准、IEC 61373振动冲击要求
5) 客户痛点与价值
客户核心痛点 | Beck解决方案价值点 |
列车运行振动导致误动作 | 901系列机械结构经抗振设计，开关动作阈值稳定，减少振动干扰引发的误报警 |
卫生间高湿腐蚀环境影响寿命 | 可选IP65防护等级配件（如6372保护帽）+耐腐蚀材质，延长设备在潮湿环境下的服役周期 |
真空度监测精度不足导致排污失败 | 工厂预设动作点精度±3% FS，确保-25至-50 kPa关键区间可靠触发，提升排污成功率 |
维护周期短、更换频繁 | 机械式无电子元件设计，理论免校准，降低全生命周期维护成本 ⚠️"免维护"需以实际工况验证 |
系统集成复杂度高 | 标准化G螺纹接口+紧凑尺寸（如901.21外形≤85mm），简化列车管路布局与电气接线 |
Beck厂家介绍（聚焦真空集便器应用）
Beck GmbH（德国贝克传感技术有限公司）专注压力监测技术逾40年，其901系列机械式压力开关凭借可靠的膜片传感原理，在轨道交通真空集便器领域形成成熟应用方案。针对列车卫生间负压监控需求，Beck提供Unterdruckwächter（真空监控器）定制服务，支持-5至-900 mbar真空区间工厂预设，满足-25至-50 kPa典型排污工况的精准触发要求。产品采用无源机械结构设计，无需外部供电即可实现稳定开关量输出，契合轨道交通对设备本质安全与低维护的需求。防护配件（如6372 IP65保护帽）与多样化过程连接选项（G1/8-G1/2、金属/塑料材质），助力系统集成商应对列车高湿、振动、空间受限等安装挑战。Beck持续通过材料选型与结构优化，提升产品在含清洁剂蒸汽、温度波动等复杂介质环境下的长期稳定性，为轨道车辆卫生系统可靠运行提供基础传感保障。
历史型号与应用点归类
应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
真空集便器压力监控（如列车用） | Beck | 901.21 121L4 | Unterdruckwächter |
真空集便器压力监控（如列车用） | Beck | 16645-0057 | Vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901 21 111 M4 | vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901 78 111 M4 | vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901.20.111 D4 | vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901.21 111L4 SPDT | Vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901.21 111L4 | Vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901.21 121L4 | Vacuum Pressure Test Device |
真空集便器压力监控（如列车用） | Beck | 901.21 121M4 | Vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901.21 121M4 SPDT | Vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901.21111L4 | vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901.21112M4 | Vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901.21121M4 | Vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 901.76 111L4 | Vacuum pressure test device |
真空集便器压力监控（如列车用） | Beck | 14377-7003 | Vacuum switch |
真空集便器压力监控（如列车用） | Beck | 901.21 121M1 | Vacuum switch |
真空集便器压力监控（如列车用） | Beck | 901.20 111B2 SPDT | Vacuum test device |
真空集便器压力监控（如列车用） | Beck | 901.20111B2 | Vacuum test device |
