印刷机压力监测
印刷机压力监测技术详解（Beck 901系列应用）
1) 工作原理
印刷机压力监测系统中，Beck机械式压力开关通过膜片感应技术实现可靠的状态监控：
印刷机真空/气压系统运行 → 介质压力作用于Beck 901开关膜片 → 膜片产生机械位移 → 触发内部快动微动开关机构 → 输出无源开关信号（SPDT/NO/NC） → PLC或控制系统接收状态信号 → 执行设备保护、流程联锁或工艺调节 → 压力恢复至复位阈值 → 开关自动复位，系统恢复待机
2) 工艺流程
印刷单元启动 → 真空吸附或气压夹紧系统建立工作压力
Beck 901压力开关实时监测管路/腔体压力值
压力达到预设切换点（如真空不足或过压） → 开关触点动作
电信号传输至主控系统 → 触发报警、停机或补偿调节
工艺参数恢复正常 → 开关复位，设备继续运行
周期性校验切换点精度，确保长期监测可靠性
3) 系统组成

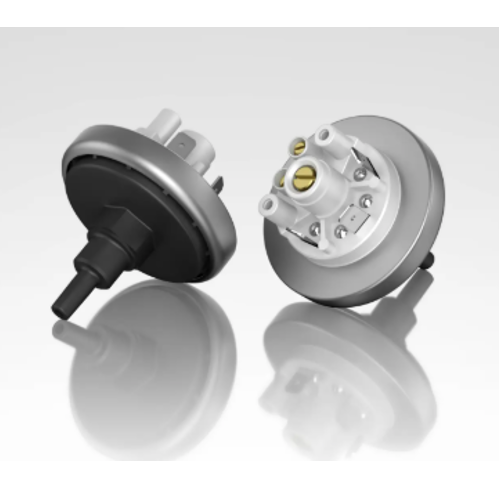

核心部件 | Beck对应元器件 | 解决的客户痛点 |
真空/压力监测单元 | 901系列机械压力开关（Factory-set/Prescal®可调） | 传统电子传感器需持续供电，Beck机械结构实现无源可靠切换，降低系统复杂度 |
介质隔离接口 | 多材质膜片选项（NBR/EPDM/FKM Viton®/Silicone） | 适配印刷油墨、清洗剂等潜在腐蚀性介质，避免膜片老化导致的误动作 |
信号输出模块 | SPDT微动开关触点（可选金触点） | 提供电气隔离的开关量信号，兼容各类PLC输入模块，简化接线与调试 |
环境防护组件 | IP44/IP54/IP65防护等级外壳+可选保护帽（如6372） | 应对印刷车间粉尘、湿气环境，减少维护频次，提升设备可用性 |

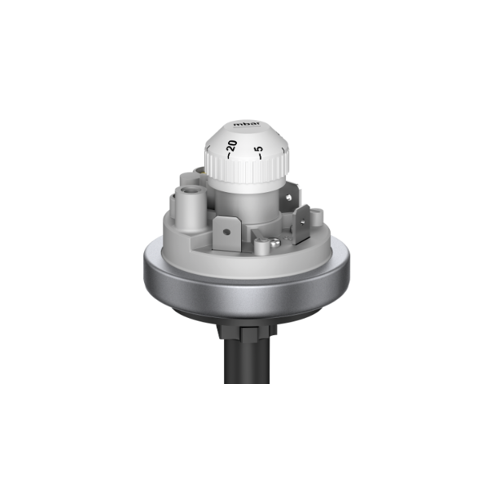

现场调试工具 | Prescal®刻度调节旋钮（可调版本） | 支持工艺参数变更时快速重设切换点，无需拆卸或返厂校准 |
4) 技术优势
宽量程覆盖：支持-900 mbar至12 bar压力范围，满足印刷机真空吸附与气压夹紧双重需求
机械式可靠性：无需外部供电即可实现开关功能，抗电磁干扰，适用于复杂工业电气环境
精度保障：工厂预设版本切换点公差±10%，确保批量设备一致性
介质兼容性：7种膜片材质可选，适配空气、惰性气体及多种工业液体
认证合规：提供IP44-IP65防护等级选项；部分型号支持ATEX（Ex）、UL、DVGW（GAS）认证
安装灵活性：多种压力接口形式（螺纹G1/8-G1/2、快插管径5-10mm）适配不同管路设计
5) 客户痛点与价值
客户核心痛点 | Beck解决方案价值点 |
印刷套准精度受气压波动影响 | 901系列快速响应机械开关，及时触发补偿控制，减少废品率 |
真空吸附失效导致纸张偏移 | 负压监测专用型号（Unterdruckwächter = 真空监控器）精准识别真空不足，预防生产中断 |
车间环境恶劣导致传感器故障 | IP65防护+耐腐蚀膜片组合，提升设备在粉尘、油墨雾气环境下的使用寿命 |
工艺调整频繁，校准成本高 | Prescal®可调版本支持现场工具免拆卸设定，缩短停机调试时间 |
多机型备件管理复杂 | 901系列模块化设计，同一平台覆盖多种量程与接口，降低库存复杂度 |
Beck厂家简介（聚焦压力监测应用）
Beck GmbH是德国专业压力控制产品制造商，总部位于Steinenbronn，专注于压力/差压开关及变送器的研发与生产。公司901系列机械压力开关采用膜片感应与快动开关机构设计，适用于液体与气体介质的过压、真空及差压监控场景。在印刷机械领域，该系列凭借无源可靠切换、宽量程覆盖及多材质适配能力，为真空吸附、气压夹紧等关键工艺环节提供状态监测支持。产品提供Factory-set工厂预设与Prescal®现场可调两种配置，防护等级覆盖IP00至IP65，并可选配ATEX、UL、DVGW等认证，满足多样化工业应用需求。
历史型号与应用点归类（真空/负压相关）
应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
印刷机压力监测 | Beck | 901.21 121L4 | Unterdruckwächter |
印刷机压力监测 | Beck | 16645-0057 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901 21 111 M4 | vacuum pressure test device |
印刷机压力监测 | Beck | 901 78 111 M4 | vacuum pressure test device |
印刷机压力监测 | Beck | 901.20.111 D4 | vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 111L4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 111L4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 111L4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 121L4 | Vacuum Pressure Test Device |
印刷机压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21 121M4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21111L4 | vacuum pressure test device |
印刷机压力监测 | Beck | 901.21112M4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.21121M4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 901.76 111L4 | Vacuum pressure test device |
印刷机压力监测 | Beck | 14377-7003 | Vacuum switch |
印刷机压力监测 | Beck | 901.21 121M1 | Vacuum switch |
印刷机压力监测 | Beck | 901.20 111B2 | Vacuum test device |
印刷机压力监测 | Beck | 901.20111B2 | Vacuum test device |
