液体管路差压监测（泵/压缩机/冷却回路）技术详解
1) 工作原理
液体管路差压监测系统通过实时测量泵/压缩机/冷却回路中关键节点的压力差值，实现设备状态监测与保护。
压力采样点布置 → 介质压力导入Beck差压变送器传感腔 → 陶瓷Al₂O₃测量细胞感知压差形变 → Parylene C涂层防护+PTC温度补偿 → 信号调理电路转换为标准输出(4-20mA/0-10V) → PLC/BMS系统接收信号 → 差压阈值比对与趋势分析 → 触发预警/联锁/调节指令 → 维持系统稳定运行
2) 工艺流程
系统启动前检查 → 确认Beck差压变送器安装方向、过程连接密封性、电气接线极性
零点校准 → 在静态无流状态下执行零点标定，消除安装应力影响
量程设定 → 根据管路设计压差范围（如0-2 bar/0-6 bar/0-10 bar）配置变送器输出对应关系
运行监测 → 实时采集泵进出口、过滤器前后、换热器两侧差压信号
异常诊断 → 差压持续升高提示滤网堵塞/流道结垢；差压骤降提示泄漏/气蚀/泵性能衰减
维护触发 → 基于差压趋势预测维护窗口，避免非计划停机
3) 系统组成
| 核心部件 | Beck元器件 | 解决的客户痛点 |
|---|---|---|

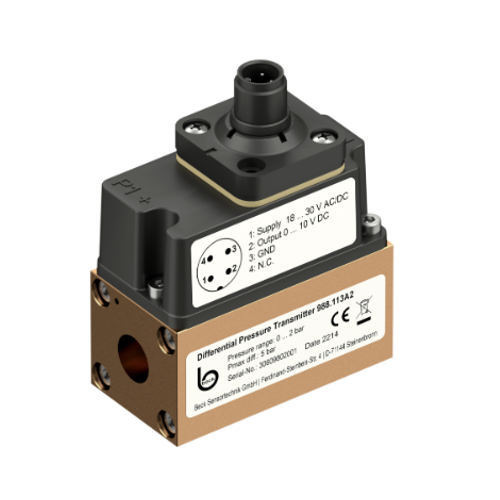

| 差压传感单元 | 988系列差压变送器（陶瓷Al₂O₃测量细胞+Parylene C涂层） | 传统金属膜片在液体介质中易腐蚀漂移，Beck陶瓷细胞提供长期稳定性，减少校准频次 |
| 信号输出模块 | 2-wire 4-20mA / 3-wire 0-10V可选配置 | 兼容老旧PLC系统与新式BMS架构，降低系统集成复杂度与改造成本 |
| 过程连接组件 | G1/4内螺纹轴向接口，Brass/Stainless钢可选 | 适配不同介质兼容性需求，不锈钢版本满足高纯度/腐蚀性液体工况 |
| 安装固定附件 | L/S/U型金属支架套装（含M4螺丝） | 简化现场安装工序，适应面板/管道/设备侧多种安装场景，缩短调试周期 |
| 电气连接接口 | DIN Form A或M12 A-coded连接器 | 标准化插拔设计支持快速更换，减少停机维护时间，提升系统可用性 |
4) 技术优势与行业标准
技术优势：
陶瓷Al₂O₃测量细胞+Parylene C涂层：低迟滞、高重复性、最小漂移，保障液体介质中长期测量可靠性
宽温域适应：介质温度-20…+105°C（短时120°C），环境温度-20…+85°C，支持冷却回路冷热交替工况
双输出制式灵活配置：2-wire 4-20mA简化布线，3-wire 0-10V/4-20mA支持多信号监控
防护等级IP65（DIN EN 60529）：抵御现场水汽、粉尘侵入，适应工业环境
快速响应：时钟周期<4ms，响应时间100-200ms，满足动态过程控制需求
符合的行业标准：
CE Conformity: EN 61326（电磁兼容性）
UL Authorization: UL 61010-1:2012 Ed.3 + CSA C22.2#61010-1-12（安全认证）
RoHS Conformity: 2011/65/EU（有害物质限制）
Reference Conditions: EN 60770（工业过程测量变送器标准）
电气连接：DIN EN 175301 Form A / DIN EN 61079 M12 A-coded
5) 客户痛点与价值
| 客户核心痛点 | Beck解决方案价值点 |
|---|---|
| 液体介质腐蚀导致传感器漂移、寿命缩短 | 陶瓷Al₂O₃测量细胞+Parylene C涂层提供化学惰性屏障，显著延长在冷却液、乙二醇溶液等介质中的服役周期 |
| 温差变化引起测量误差，影响控制精度 | 内部PTC温度补偿技术自动修正热漂移，-20…+85°C环境温度范围内保持±1.0%FS精度 |
| 安装空间受限，接线复杂影响调试效率 | 紧凑型设计（约450g）+ DIN Form A/M12标准化接口，支持L/S/U支架灵活安装，减少现场适配工作量 |
| 差压异常无法及时预警，导致设备损坏或非计划停机 | 线性14-bit分辨率输出+快速响应（100-200ms），支持PLC/BMS实时阈值比对与趋势分析，实现预测性维护 |
| 多规格管路需不同量程传感器，备件管理复杂 | 988系列提供0-2/6/10 bar标准量程可选，同一平台覆盖多数液体回路需求，简化备件策略 |
Beck厂家介绍
Beck Sensortechnik GmbH（德国）自1977年专注于压力监测技术研发与制造，总部位于Steinenbronn。在液体管路差压监测领域，Beck 988系列差压变送器针对泵、压缩机及冷却回路工况优化设计：采用陶瓷Al₂O₃测量细胞与Parylene C涂层组合，有效抵抗液体介质腐蚀与机械磨损；宽温域设计（介质-20…+105°C）适配冷却系统冷热循环；2-wire/3-wire输出制式灵活匹配各类控制系统。产品符合CE、UL、RoHS等国际规范，防护等级IP65，支持DIN Form A与M12标准化电气接口，为轨道交通车辆冷却系统、船舶机舱管路、工业压缩机站等场景提供可靠的差压监测基础元件。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|

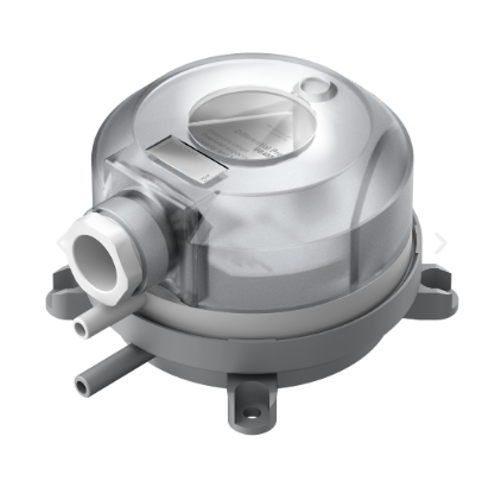

| 液体管路差压监测（泵/压缩机/冷却回路） | Beck | 984M.543D14 | differential pressure transmitter 0-500PA 4-20MA |
| 液体管路差压监测（泵/压缩机/冷却回路） | Beck | 984M.5X3114b | differential pressure transmitter -50Pa ~ 50Pa, 0 ~ 10V |
| 液体管路差压监测（泵/压缩机/冷却回路） | Beck | 985A.3X3D14b | Differential Pressure Transmitter（-50~50Pa,4~20mA,24VDC） |

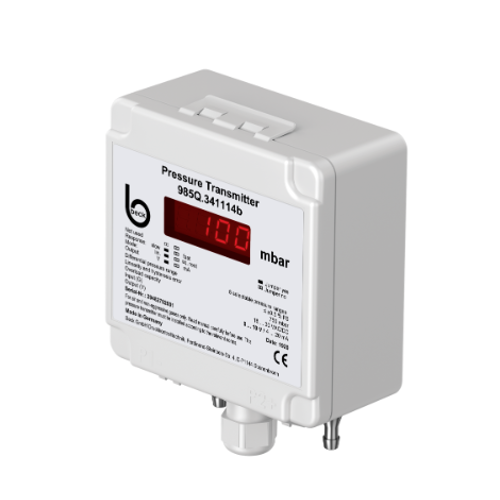

| 液体管路差压监测（泵/压缩机/冷却回路） | Beck | 985M.323204b | differential pressure transmitter（4~20mA,0~250Pa,DC24V,±1.0%FS） |
| 液体管路差压监测（泵/压缩机/冷却回路） | Beck | 985M.343204b | differential pressure transmitter（4~20mA,0~1000Pa,DC24V,±1.0%FS） |
| 液体管路差压监测（泵/压缩机/冷却回路） | Beck | 985M.3X3204b | differential pressure transmitter（4~20mA,-50~50Pa,DC24V,±1.0%FS） |
