牙科设备压力控制
牙科设备压力控制应用分析
一、技术详解
1) 工作原理
牙科设备真空/压力控制系统运行流程：
气源/真空源启动 → Beck压力开关监测管路压力 → 压力信号触发机械膜片动作 → 快照式开关机构响应 → 电气触点状态切换 → 控制单元接收信号 → 执行机构（电磁阀/泵）动作 → 维持牙科器械所需压力/真空稳定 → 异常压力时触发安全联锁 → 系统保护停机或报警
2) 工艺流程
系统上电自检 → 确认Beck压力开关初始状态正常
牙科器械启动 → 真空/压力需求信号发出
Beck 901系列开关实时监测管路压力 → 与预设阈值比对
压力达到设定切换点 → 膜片驱动快照机构动作 → 触点状态翻转
控制回路接收开关信号 → 启停真空泵/调节比例阀
压力回归安全区间 → 开关复位 → 系统进入待机或下一工作循环
持续监测压力波动 → 异常工况触发保护逻辑 → 保障患者与设备安全
3) 系统组成
核心部件 | Beck元器件 | 解决的客户痛点 |
真空/压力监测单元 | 901系列机械式压力开关（Unterdruckwächter = 真空监控器） | 传统电子传感器在潮湿、振动环境下易漂移，Beck机械式结构无电子元件，长期稳定性高 |

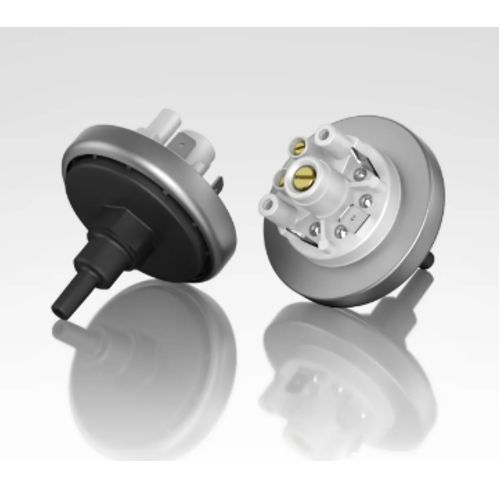

微差压检测模块 | 930.8X系列微差压开关 | 牙科吸引系统需精确识别微小压力变化，930系列支持5-500Pa量程，满足精细控制需求 |
信号输出接口 | 工厂预设型901（固定切换点）/ Prescal®可调型 | 减少现场调试时间，预设型号确保批次一致性，可调型适配不同器械压力需求 |
防护连接组件 | 6372防护帽（IP65）、PPS/不锈钢压力接口 | 牙科环境存在消毒液、水汽侵蚀风险，防护组件提升密封性与耐腐蚀能力 |
安全联锁回路 | SPDT触点配置901开关 | 单刀双掷输出支持"正常/异常"双状态反馈，便于集成到设备安全控制系统 |
4) 技术优势
机械式快照机构：无电子元件依赖，抗电磁干扰，适用于牙科设备复杂电气环境
宽介质兼容性：NBR/EPDM/Silicone/FKM等多种膜片材质可选，适配干燥空气、含湿气体等非侵蚀性介质
防护等级灵活：支持IP44/IP54/IP65等防护配置，满足牙科设备内部安装空间的环境要求，符合IEC 60529标准
工厂预设精度：切换点公差±10%（标准精度），出厂校准减少现场调试环节
认证合规性：部分型号支持UL认证
5) 客户痛点与价值
客户核心痛点 | Beck解决方案价值点 |
牙科吸引系统真空度波动影响操作稳定性 | 901系列真空监控器（Unterdruckwächter）提供稳定切换点，机械结构抗振动，保障负压输出一致性 |
设备小型化要求下传感器安装空间受限 | 901系列紧凑设计，支持G1/8/M10x1等小型螺纹接口，适配牙科设备狭小管路布局 |
消毒液、水汽环境导致传感器寿命缩短 | 可选FKM/Viton®膜片+不锈钢/PPS接口材质，提升耐腐蚀与密封性能= |
多型号器械需不同压力阈值，备件管理复杂 | Prescal®可调型支持现场工具免调节，减少备件SKU；工厂预设型确保批量设备参数一致 |
安全法规要求压力异常时快速联锁停机 | SPDT触点配置支持"常开/常闭"双回路输出，便于集成安全停机逻辑，符合医疗设备安全设计原则 |
二、厂家介绍
Beck GmbH（德国贝克传感器技术公司）专注于压力监测技术领域，核心产品包括901系列机械式压力开关、930系列微差压开关及984/985系列差压变送器。在医疗技术（Med-tech）应用场景，Beck 901系列压力开关凭借机械式快照机构、无电子元件依赖的设计特点，适用于牙科设备中非侵蚀性介质管路的二元状态监测。产品支持-900 mbar至12 bar压力范围覆盖，膜片材质可选NBR、EPDM、Silicone、FKM等，压力接口提供塑料、黄铜、不锈钢等多种配置，配合IP44-IP65防护等级选项，满足牙科设备对紧凑安装、环境耐受及长期稳定性的综合需求。Beck坚持定制化压力监测解决方案，通过工厂预设校准与可调型产品组合，助力医疗设备制造商平衡性能、成本与合规要求。
三、历史型号与应用点归类
应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
牙科设备压力控制 | Beck | 901.21 121L4 | Unterdruckwächter |
牙科设备压力控制 | Beck | 16645-0057 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 111L4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 111L4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 111L4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 121L4 | Vacuum Pressure Test Device |
牙科设备压力控制 | Beck | 901.21 121M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 121M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 121M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 121M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 121M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 121M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 121M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21 121M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21112M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.21121M4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 901.76 111L4 | Vacuum pressure test device |
牙科设备压力控制 | Beck | 14377-7003 | Vacuum switch |
牙科设备压力控制 | Beck | 901.21 121M1 | Vacuum switch |
牙科设备压力控制 | Beck | 901.20 111B2 | Vacuum test device |
牙科设备压力控制 | Beck | 901.20111B2 | Vacuum test device |
