腐蚀性介质压力监控（配置特殊材质）
腐蚀性介质压力监控（配置特殊材质）技术详解
1) 工作原理
腐蚀性介质压力监控系统运行流程：
介质接触特殊材质接口 → 弹性隔膜（PPS/不锈钢/合金可选）感应压力变化 → 机械位移传递至微动开关/电子传感单元 → 信号与预设阈值比较（如-40±4 kPa） → SPDT干触点/4-20mA信号输出 → 联动PLC/DCS执行泵阀控制或报警联锁
2) 工艺流程
介质隔离配置：根据介质化学特性选择PPS/不锈钢/黄铜压力连接件 →
压力传感：弹性隔膜将腐蚀性介质压力转换为机械位移（避免电子元件直接接触） →
阈值设定：工厂预设开关点或Prescal®现场可调（5 mbar~12 bar过压 / -5~-900 mbar真空） →
信号输出：SPDT微动开关/干触点/4-20mA信号传输至控制系统 →
防护强化：选配6372等IP65保护帽，防止现场腐蚀性气体/液体侵入电气部分 →
系统联锁：输出信号触发泵停机、阀门切换或声光报警，实现过程保护
3) 系统组成
| 核心部件 | Beck元器件 | 该元器件解决的客户痛点 |
|---|---|---|

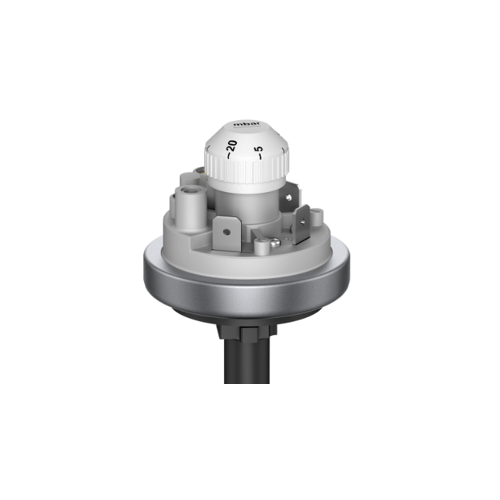

| 压力传感单元 | 901系列压力开关（如901.61111V4） | 机械式结构无电子元件暴露于介质，降低腐蚀导致的信号漂移与失效风险 |
| 介质隔离接口 | PPS/不锈钢/黄铜压力连接件（型号选配） | 针对酸、碱、溶剂等aggressive media（腐蚀性介质）提供材质适配方案，延长使用寿命 |
| 信号输出模块 | SPDT微动开关/干触点输出（16645系列附件） | 与轨道交通/船舶/工业PLC系统兼容，实现远程监控与安全联锁 |
| 环境防护附件 | 6372保护帽（IP65, M16x1.5） | 防止现场腐蚀性气体、盐雾、液体侵入电气连接部位，提升系统可靠性 |
| 安装调试工具 | 16645-0083等测试装置 | 支持现场开关点验证与功能测试，减少停机调试时间 |
4) 技术优势与行业标准
产品技术优势
材质可选性：隔膜与压力接口提供PPS、不锈钢、黄铜等选项，适配不同化学特性的腐蚀性介质
机械式可靠性：901系列采用纯机械开关原理，无电子元件直接接触介质，适合长期稳定运行，减少校准维护频次
宽量程覆盖：真空-900 mbar至过压12 bar，满足轨道交通辅助系统、船舶压载、化工流程等多工况压力监控需求
灵活配置：支持工厂预设（重复性高）或Prescal®现场可调（快速设定），适配不同项目调试需求
防护等级：标准IP54，可选IP65/67（配合6372等保护附件），适应潮湿、盐雾等恶劣环境
温度适应性：介质温度最高85°C或130°C（取决于连接件与隔膜材质组合）
参考行业标准
产品设计参考EN 60947-5-2（低压开关设备控制电路）
防护等级符合IEC 60529（IP代码）
轨道交通应用需额外验证EN 50155（电子设备）、IEC 61373（冲击振动）符合性
5) 客户痛点与价值
| 客户核心痛点 | Beck解决方案价值点 |
|---|---|
| 腐蚀性介质导致传感器隔膜/接口快速腐蚀失效 | 提供材质可选的隔膜与压力接口方案（PPS/不锈钢/合金），物理隔离腐蚀介质与敏感部件 |
| 频繁校准维护增加停机成本与人工投入 | 机械式结构无电子漂移，工厂预设开关点减少现场调试；Prescal®可调设计支持快速复校 |
| 恶劣工况下信号误报/漏报影响生产安全 | IP防护等级+抗震结构设计，保障信号在振动、潮湿环境下可靠传输 |
| 多介质/多压力阈值工况需灵活配置 | 901系列覆盖5 mbar~12 bar宽量程，支持工厂预设或现场可调，适配不同项目阈值需求 |
| 行业合规认证要求严格，选型资料不全 | 产品设计参考工业电气标准，提供技术文档支持客户完成系统级认证 |
Beck厂家介绍（聚焦腐蚀性介质应用）
Beck Sensortechnik GmbH（德国）专注机械式压力开关与差压变送器研发制造，产品广泛应用于HVAC、工业过程控制及OEM领域。针对腐蚀性介质压力监控场景，Beck 901系列压力开关通过材质可选设计（如PPS、不锈钢隔膜与压力接口），实现对酸、碱、溶剂等aggressive media（腐蚀性介质）的可靠监测。产品采用工厂预设或Prescal®现场可调开关点技术，结合IP54及以上防护等级，适用于轨道交通车辆辅助系统、船舶压载监控、化工流程设备等对材质耐受性与信号稳定性有严格要求的工况。Beck坚持德国本土精益制造，确保每款压力开关在量程精度、重复性与环境适应性方面满足工业级应用需求。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 腐蚀性介质压力监控（配置特殊材质） | Beck | 901.61111V4 | Pressure switch |
| 腐蚀性介质压力监控（配置特殊材质） | Beck | 901.51 117V4 - black (1,5bar/1 bar) | Pressure switch |
| 腐蚀性介质压力监控（配置特殊材质） | Beck | 901.51 117V4 - red (1bar /0,5bar) | Pressure switch |
| 腐蚀性介质压力监控（配置特殊材质） | Beck | 901.73 121L4 Prescal© | Pressure switch |
| 腐蚀性介质压力监控（配置特殊材质） | Beck | 901.73121L4 | Pressure Switch |
| 腐蚀性介质压力监控（配置特殊材质） | Beck | 901.73121M4 | Pressure switch |
| 腐蚀性介质压力监控（配置特殊材质） | Beck | 901.61 111E4 | Pressure switch |
| 腐蚀性介质压力监控（配置特殊材质） | Beck | 901.21 111M4 (-320+-32 / -220+-32 mbar / Pmax. -1/1bar) | Pressure switch |
| 腐蚀性介质压力监控（配置特殊材质） | Beck | 901.41 111M4 (300/200mbar Pmax.10bar) | Pressure switch |
