风门与防火阀控制（Damper and fire-flap control）应用分析

技术详解

1) 工作原理

风管系统压差监测 → 风门/防火阀动作引发气流状态变化 → Beck差压开关P1/P2端口感知压差波动 → 内部膜片+螺旋弹簧机构驱动snap-action切换 → 电气触点状态翻转 → 输出开关信号至PLC/控制器 → 控制系统确认风门到位状态或触发防火安全联锁 → 异常压差持续时通过延时防抖逻辑避免误动作

2) 工艺流程

1. 系统上电初始化 → 差压开关进入监测待命状态

2. 风门/防火阀接收开闭指令 → 执行机构动作改变风管截面积

3. 气流重分布导致风管两侧压差变化 → Beck差压开关实时采集ΔP值

4. 实测压差与预设切换点比较 → 达到阈值触发机械切换机构

5. 电气触点状态改变（NO/NC） → 通过AMP 6.3 mm快接端子输出信号

6. 控制系统接收反馈 → 执行状态确认、联锁保护或报警逻辑

7. 可选配置延时功能 → 过滤气流脉动干扰，提升信号稳定性

8. 维护阶段 → 透明外壳设计支持目视检查，无需断电开盖

3) 系统组成

4) 技术优势

产品技术优势

• 宽量程覆盖：20 Pa至5,000 Pa多档可选，重叠设计适配不同风系统压差需求

• 快速稳定切换：snap-action机械机构+低迟滞设计，减少临界状态信号抖动

• 环境适应性：-20°C至+85°C工作温度范围，满足轨道交通/船舶/工业现场要求

• 防护等级：IP54标准配置，IP65可选

• 电气兼容：支持标准触点及低电流应用（如≤100 mA），适配PLC/继电器/安全控制器

• 安装友好：双侧6 mm软管接头+可选风管安装套件，简化现场施工与后期维护

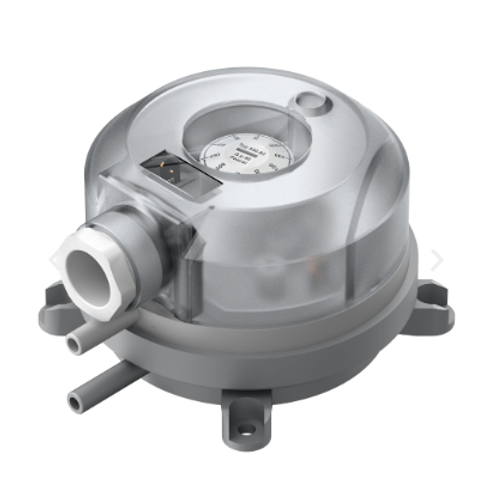

• 状态可视：透明外壳设计，支持不停机目视检查内部机构状态

行业标准符合性（基于官网公开信息）

• 防护等级：IP54/IP65（依据IEC 60529标准）

• 电气安全：符合低压电器通用规范

• ATEX：部分型号提供型式试验版本，适用于潜在爆炸性环境（Ex zones 1, 2, 21, 22）

• UL：部分型号通过UL认证

• ⚠️注：EN 50155（轨道交通电子设备）、IEC 61373（冲击与振动）等特定行业认证，官网未明确列出该应用点直接认证信息，具体型号符合性需向厂家技术部门确认。

5) 客户痛点与价值

厂家介绍

Beck GmbH（德国）专注于压力监测技术的研发与制造，其Climair®系列差压开关针对HVAC及工业通风系统优化设计。在风门与防火阀控制（Damper and fire-flap control）应用中，Beck提供工厂预设切换点的差压监测方案，通过20 Pa至5,000 Pa的宽量程覆盖，支持风管气流状态的可靠反馈。产品采用PA 6.6外壳与IP54/IP65防护设计，适配-20°C至+85°C工作环境，满足轨道交通、船舶及工业场景的环境适应性要求。电气接口提供标准触点与低电流选项，兼容多种控制系统；部分型号支持UL认证及ATEX型式试验，为特定应用提供合规支持。Beck通过限流孔板、风管安装套件等附件选项，简化现场安装调试流程，助力客户提升风门/防火阀控制系统的可靠性与维护效率。
